Câu hỏi:

21/08/2025 226

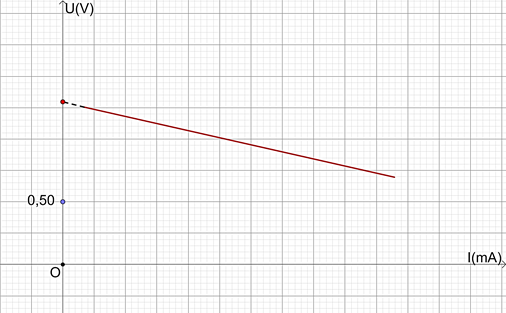

Một học sinh thực hiện thí nghiệm đo suất điện động ξ và điện trở trong r của nguồn và vẽ được đồ thị mô tả mối quan hệ giữa U – I như hình bên dưới. Hãy ước lượng giá trị suất điện động ξ (V) của nguồn.

Đáp án:

Xem lời giải

Câu hỏi trong đề: 8 câu trắc nghiệm Vật lí 11 Kết nối tri thức Bài 26: Thực hành: Đo suất điện động và điện trở trong của pin điện hóa (Đúng sai - Trả lời ngắn) có đáp án !!

Quảng cáo

Trả lời:

Giải bởi Vietjack

Đáp án:

1

,

3

0

Hướng dẫn giải

Từ đồ thị, ta kéo dài đoạn thẳng cắt trục tung tại một điểm. Tại vị trí này ứng với cường độ dòng điện I = 0 mA.

Khi đó ta thu được: \(U = \xi = 1,30\;V.\)

Hot: 1000+ Đề thi cuối kì 2 file word cấu trúc mới 2026 Toán, Văn, Anh... lớp 1-12 (chỉ từ 60k). Tải ngay

Các sản phẩm khác của Vietjack:

CÂU HỎI HOT CÙNG CHỦ ĐỀ

Câu 1

Để thực hiện thí nghiệm đo suất điện động ξ và điện trở trong r của nguồn, dụng cụ thí nghiệm được bố trí như sơ đồ. Học sinh thu được đồ thị biểu diễn mối quan hệ giữa U – I như hình bên dưới.

Phát biểu

Đúng

Sai

a

Để hạn chế sai số, ta cần lựa chọn thang đo phù hợp trên đồng hồ đo điện đa năng.

b

Sau khi đã lắp xong mạch điện, học sinh tiến hành ngay việc lấy số liệu mà không cần thông qua giáo viên.

c

Suất điện động trong trường hợp này là 1,50 V.

d

Điện trở trong trong trường hợp này là \(1,25{\rm{\;\Omega }}.\)

Lời giải

	Phát biểu	Đúng	Sai
a	Để hạn chế sai số, ta cần lựa chọn thang đo phù hợp trên đồng hồ đo điện đa năng.	Đ
b	Sau khi đã lắp xong mạch điện, học sinh tiến hành ngay việc lấy số liệu mà không cần thông qua giáo viên.		S
c	Suất điện động trong trường hợp này là 1,50 V.	Đ
d	Điện trở trong trong trường hợp này là \(1,25{\rm{\;\Omega }}.\)	Đ

Hướng dẫn giải

b. Sau khi đã lắp xong mạch điện, học sinh cần thông báo cho giáo viên đến kiểm tra nhằm đảm bảo an toàn về điện.

c. Từ đồ thị, ta kéo dài đoạn thẳng cắt trục tung tại một điểm. Tại vị trí này ứng với cường độ dòng điện I = 0 mA.

Khi đó ta thu được: \(U = \xi = 1,50\;V.\)

d.

Ta chọn 2 điểm M (400; 1,00) và N (800; 0,50) nằm trên đồ thị.

\(r = \frac{{{U_M} - {U_N}}}{{{I_N} - {I_M}}} = \frac{{1,00 - 0,50}}{{0,800 - 0,400}} = 1,25\;\Omega .\)

Câu 2

Một học sinh thực hiện thí nghiệm đo suất điện động ξ và điện trở trong r của nguồn và vẽ được đồ thị mô tả mối quan hệ giữa U – I như hình bên dưới. Hãy xác định giá trị điện trở trong r (Ω) của nguồn.

Đáp án:

Lời giải

Đáp án:

1

Hướng dẫn giải

Ta chọn 2 điểm A (440; 0,95) và N (740; 0,65) nằm trên đồ thị.

\(r = \frac{{{U_M} - {U_N}}}{{{I_N} - {I_M}}} = \frac{{0,95 - 0,65}}{{0,740 - 0,440}} = 1,0\;\Omega .\)

Câu 3

Khi thực hiện thí nghiệm đo suất điện động ξ và điện trở trong r của nguồn, điều chỉnh biến trở tại vị trí 90 Ω, ta thu được các kết quả của hiệu điện thế lần lượt là 2,84 V; 2,86 V; 2,87 V. Giá trị sai số tuyệt đối trung bình của hiệu điện thế trong trường hợp này (theo đơn vị V và đúng với số chữ số có nghĩa của phép đo) là bao nhiêu? Bỏ qua sai số dụng cụ.

Đáp án:

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 4

Phần II. Câu trắc nghiệm đúng sai

Để thực hiện thí nghiệm đo suất điện động ξ và điện trở trong r của nguồn, dụng cụ thí nghiệm được bố trí như sơ đồ. Xác định nhận định sau đây đúng hay sai?

Phát biểu

Đúng

Sai

a

Ta cần kiểm tra thiết bị, dụng cụ thí nghiệm trước khi tiến hành thí nghiệm nhằm đảm bảo các quy tắc an toàn trong phòng thí nghiệm.

b

Biến trở có công dụng điều chỉnh điện trở trong của nguồn.

c

Khi ta vẽ đồ thị mô tả mối liên hệ giữa (U – I), đường thẳng kéo dài cách trục tung tại một điểm mà tại đó \({{\rm{U}}_{{\rm{MN}}}} = {\rm{\xi }}\).

d

Trong quá trình thực hiện thí nghiệm, việc lựa chọn thang đo trên đồng hồ đo điện đa năng không làm ảnh hưởng đến kết quả.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 5

Người ta sử dụng đồng hồ đo điện đa năng như hình bên dưới để thu nhận các giá trị hiệu điện thế, cường độ dòng điện trong mạch và thu được đồ thị biểu diễn mối quan hệ giữa U – I như hình bên dưới.

Phát biểu

Đúng

Sai

a

Khi thực hiện thí nghiệm, hạn chế việc đóng mở khóa K để tránh gây sai số.

b

Một trong những nguyên nhân gây ra sai số là do trong dây dẫn và đồng hồ đo điện đa năng có điện trở.

c

Để thu được giá trị cường độ dòng điện (khoảng mA) I ³ 0 thì ta cần xoay núm của đồng hồ điện vặn về chế độ đo cường độ dòng điện DC; chân (3) nối tiếp với biến trở, chân (2) nối tiếp với điểm N.

d

Suất điện động trong trường hợp này là 1,48 V.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 6

Để thực hiện thí nghiệm đo suất điện động ξ và điện trở trong r của nguồn, dụng cụ thí nghiệm được bố trí như sơ đồ. Người ta sử dụng đồng hồ đo điện đa năng như hình bên dưới để thu nhận các giá trị hiệu điện thế, cường độ dòng điện trong mạch. Xác định nhận định sau đây đúng hay sai?

Phát biểu

Đúng

Sai

a

Điện trở giúp kiểm soát cường độ dòng điện chạy trong mạch, tránh việc quá tải trong mạch.

b

Khi ta vẽ đồ thị mô tả mối liên hệ giữa (U – I), nếu ta chọn 2 điểm A, B nằm trên đồ thị thì điện trở trong r của nguồn được tính bằng công thức:

\({\rm{r}} = \frac{{{{\rm{U}}_{\rm{A}}} - {{\rm{U}}_{\rm{B}}}}}{{{{\rm{I}}_{\rm{A}}} - {{\rm{I}}_{\rm{B}}}}}\)

c

Để thu được giá trị hiệu điện thế U ³ 0 thì ta cần xoay núm của đồng hồ điện vặn về chế độ đo hiệu điện thế DC; chân (4) nối với điểm M, chân (3) nối với điểm N.

d

Để đo cường độ dòng điện có độ lớn khoảng mA, ta cần xoay núm của đồng hồ điện vặn về chế độ đo cường độ dòng điện DC và lựa chọn cổng số (2) và (3) trên đồng hồ điện đo cường độ dòng điện trong mạch.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP
