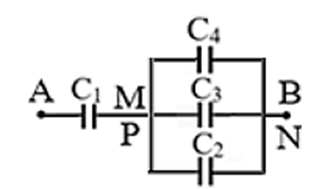

Cho bộ tụ điện sau (hình vẽ), biết C1 = C2 = C3= C4 = 6μF.
a. Nhìn mạch ta thấy C2//C3//C4//C1.
b. Theo mạch ta có C1 nối tiếp (C2//C3//C4).
c. Điện dung của bộ tụ điện là 4,5.10-6 F.
d. Điện dung của bộ tụ điện CMB là 12μF.
Cho bộ tụ điện sau (hình vẽ), biết C1 = C2 = C3= C4 = 6μF.
a. Nhìn mạch ta thấy C2//C3//C4//C1.
b. Theo mạch ta có C1 nối tiếp (C2//C3//C4).
c. Điện dung của bộ tụ điện là 4,5.10-6 F.
d. Điện dung của bộ tụ điện CMB là 12μF.
Quảng cáo
Trả lời:
Giải bởi Vietjack
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Nhìn mạch ta thấy C2//C3//C4//C1. |
|
S |
|
b |
Theo mạch ta có C1 nối tiếp (C2//C3//C4). |
Đ |
|
|
c |
Điện dung của bộ tụ điện là 4,5.10-6 F. |
Đ |
|
|
d |
Điện dung của bộ tụ điện CMB là 12μF. |
|
S |
a. Vẽ lại mạch:
Mạch gồm: \[{C_1}nt[{{\rm{C}}_{\rm{2}}}{\rm{//}}{{\rm{C}}_{\rm{3}}}{\rm{//}}{{\rm{C}}_{\rm{4}}}]\]
b. Theo mạch ta có C1 nối tiếp ( C2//C3//C4).
c. Điện dung của bộ tụ điện:
\({C_b} = \frac{{{C_1}.{C_{234}}}}{{{C_1} + {C_{234}}}} = \frac{{{C_1}.\left( {{C_2} + {C_3} + {C_4}} \right)}}{{{C_1} + {C_2} + {C_3} + {C_4}}} = 4,5\,\mu F\)
d. Điện dung của bộ tụ điện CMB:
\({C_{MB}} = {C_{234}} = {C_2} + {C_3} + {C_4} = 18\,\,\mu F\)Hot: Học hè online Toán, Văn, Anh...lớp 1-12 tại Vietjack với hơn 1 triệu bài tập có đáp án. Học ngay
Sách thầy cô Vietjack biên soạn:
- Sách - Sổ tay kiến thức trọng tâm Vật lí 11 VietJack - Sách 2025 theo chương trình mới cho 2k8 ( 45.000₫ )
- Trọng tâm Sử, Địa, GD KTPL 11 cho cả 3 bộ Kết nối, Chân trời, Cánh diều VietJack - Sách 2025 ( 38.000₫ )
- Sách lớp 11 - Trọng tâm Toán, Lý, Hóa, Sử, Địa lớp 11 3 bộ sách KNTT, CTST, CD VietJack ( 52.000₫ )
- Sách lớp 10 - Combo Trọng tâm Toán, Văn, Anh và Lí, Hóa, Sinh cho cả 3 bộ KNTT, CD, CTST VietJack ( 75.000₫ )
CÂU HỎI HOT CÙNG CHỦ ĐỀ
Lời giải
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Mạch gồm (C1 // C2)ntC3. |
Đ |
|
|
b |
Điện dung của bộ tụ là 2μF. |
|
S |
|
c |
Đặt vào 2 đầu bộ tụ hiệu điện thế 200 V thì hiệu điện thế U3 có giá trị là 150 V. |
|
S |
|
d |
Hiệu điện thế giới hạn của bộ tụ là 150V. |
|
S |
a. Mạch gồm (C1 // C2)ntC3.
b. Điện dung của bộ tụ: \[{C_b} = \frac{{\left( {{C_1} + {C_2}} \right){C_3}}}{{{C_1} + {C_2} + {C_3}}} = 1,5\,\,\mu F\,\,\]
c.
d. \[\left\{ {\begin{array}{*{20}{c}}{{U_{12}} = \frac{U}{2} \le 500}\\{{U_3} = \frac{U}{2} \le 300}\end{array}} \right. \Rightarrow \left\{ {\begin{array}{*{20}{c}}{U \le 1000V}\\{U \le 600V{\rm{ }}}\end{array}} \right. \Rightarrow U \le 600V\]
Lời giải
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Điện dung của tụ điện không phụ thuộc vào bản chất của hai bản tụ điện. |
Đ |
|
|
b |
Một tụ điện phẳng, hai bản có dạng hình tròn bán kính r. Nếu đồng thời tăng bán kính hai bản tụ và khoảng cách giữa hai bản lên 3 lần thì diện dung của tụ điện tăng 3 lần. |
Đ |
|
|
c |
Một tụ điện phẳng được mắc vào 2 cực của nguồn điện có hiệu điện thế U. Ngắt tụ điện ra khỏi nguồn rồi kéo cho khoảng cách giữa hai bản tụ tăng lên 2 lần thì điện dung và hiệu điện thế của tụ tăng 2 lần. |
|
S |
|
d |
Bốn tụ điện giống nhau, mỗi tụ có điện dung C được ghép nối tiếp thành bộ tụ điện. Điện dung của bộ tụ điện bằng 4C. |
|
S |
a. Điện dung của tụ điện không phụ thuộc vào bản chất của hai bản tụ điện.
b. \[C = \frac{{\varepsilon S}}{{{{9.10}^9}.4\pi d}} = \frac{{\varepsilon .\pi .{r^2}}}{{{{9.10}^9}.4\pi d}}\]
Khi tăng r, d lên 3 lần => \[C' = \frac{{\varepsilon .\pi .{{\left( {3r} \right)}^2}}}{{{{9.10}^9}.4\pi .3d}} = 3C\]
c. \[C = \frac{{\varepsilon S}}{{{{9.10}^9}.4\pi d}}\] => tăng d’ = 2d => \[C' = \frac{{\varepsilon .S}}{{{{9.10}^9}.4\pi .2d}} = \frac{C}{2}\] =>\(U' = \frac{{{\rm{Q'}}}}{{{\rm{C'}}}}{\rm{ = }}\frac{{\rm{Q}}}{{{\rm{C/2}}}}{\rm{ = 2U}}\)
d. Cb = C/4Lời giải
