Câu hỏi:

27/09/2025 2,349 Lưu

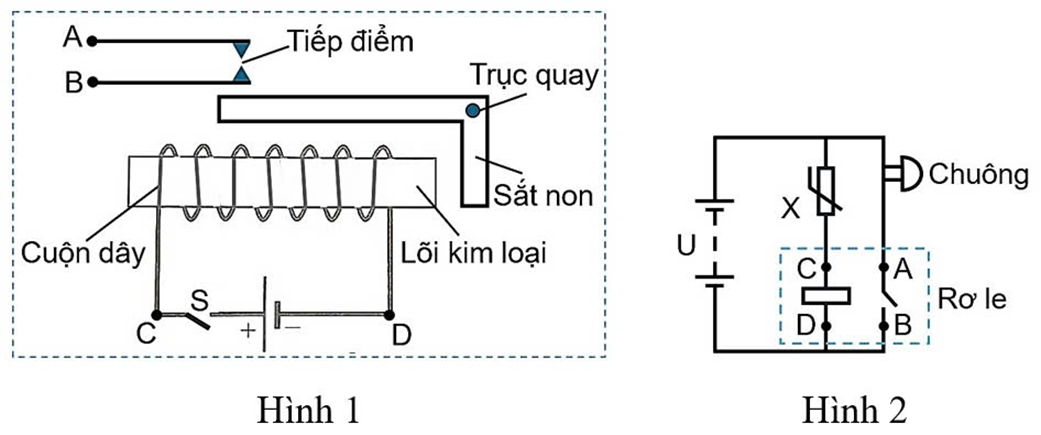

Hình 1: Mô tả Role có nguồn điện và khóa S để đóng, ngắt dòng điện từ A qua B. Khi đóng khóa S, cuộn dây là nam châm điện hút thanh sắt non làm thanh sắt quay đóng tiếp điểm, trong mạch A, B có dòng điện chạy qua.

Hình 2: Bộ nguồn điện và khóa S rồi kết nối phần Role với mạch điện có gắn chuông báo động (chuông kêu khi mạch A, B đóng). Nguồn điện mới có hiệu điện thế U không đổi; X là điện trở nhiệt (có giá trị giảm khi nhiệt độ trên nó tăng).

Hình 1: Mô tả Role có nguồn điện và khóa S để đóng, ngắt dòng điện từ A qua B. Khi đóng khóa S, cuộn dây là nam châm điện hút thanh sắt non làm thanh sắt quay đóng tiếp điểm, trong mạch A, B có dòng điện chạy qua. (ảnh 1)
a) Khi khóa S đóng, cực Nam của nam châm điện hút thanh sắt non quay làm đóng tiếp điểm.
b) Thay thanh quay sắt non bằng thanh quay chất liệu bằng đồng thì Role hoạt động tốt hơn.
c) Ở Hình 2: Khi nhiệt độ qua X tăng lên thì từ trường do nam châm điện tạo ra cũng tăng, tăng đến một giá trị nào đó có thể kích hoạt chuông kêu.
d) Trong thực tế hệ thống này dùng để báo cháy khi nhiệt độ môi trường đạt 80°C. Để chuông kêu khi nhiệt độ môi trường đạt giá trị thấp hơn 80°C ta ghép thêm một điện trở giống X nối tiếp với X.

Xem lời giải

Câu hỏi trong đề: (2025) Đề thi tổng ôn tốt nghiệp THPT Vật lí có đáp án - Đề 31 !!

Flashcard Bắt Đầu Thi Giao bài

Quảng cáo

Trả lời:

verified Giải bởi Vietjack



Nội dung

Đúng

Sai

a

Khi khóa S đóng, cực Nam của nam châm điện hút thanh sắt non quay làm đóng tiếp điểm.

Đ



b

Thay thanh quay sắt non bằng thanh quay chất liệu bằng đồng thì Rơle hoạt động tốt hơn.



S

c

Ở Hình 2: Khi nhiệt độ qua X tăng lên thì từ trường do nam châm điện tạo ra cũng tăng, tăng đến một giá trị nào đó có thể kích hoạt chuông kêu.

Đ



d

Trong thực tế hệ thống này dùng đề báo cháy khi nhiệt độ môi trường đạt 80°C. Đề chuông kêu khi nhiệt độ môi trường đạt giá trị thấp hơn 80° C ta ghép thêm một điện trở giống X nối tiếp với X.



S

a) ĐÚNG
Dòng điện đi ra từ cực dương và đi vào cực âm, lực dụng qua tác dụng vặn tay phải được cảm ứng từ trong lõi nam châm điện hướng từ phải sang trái. Theo quy tắc vào Nam ra Bắc thì bên phải đầu cuộn dây là cực Nam, hút thanh sắt non làm đóng tiếp điểm.

b) SAI
Thanh quay bằng sắt non thì nam châm điện mới hút mạnh nên hoạt động mới tốt hơn.

c) ĐÚNG
Khi nhiệt độ qua X tăng thì điện trở X giảm $\Rightarrow$ dòng điện qua X và CD tăng $\Rightarrow$ từ trường do nam châm điện CD tạo ra tăng, hút thanh sắt non mạnh làm đóng AB, chuông kêu.

d) SAI
Nếu ghép thêm điện trở giống X nối tiếp với X thì sẽ làm điện trở tăng. Do đó chuông kêu khi nhiệt độ môi trường đạt giá trị cao hơn 80°C, không phải thấp hơn.

Đang tải chế độ Học...

Hot: 1000+ đề thi giữa kì 1 lớp 1-12 đầy đủ các môn (Update 2026) (chỉ từ 60k). Tải ngay

ĐẶC QUYỀN VIP

Đăng ký VIP để học và luyện thi không giới hạn

Trọn bộ quyền lợi trên Vietjack, trong một tài khoản.

  • Phòng luyện thi cấp tốc: ĐGNL - ĐGTD, Tốt nghiệp THPT, Ôn vào 10, Ôn vào 6, Ôn Giữa kì/Cuối kì
  • Hơn 200K đề thi thử, đề minh hoạ, chính thức các năm
  • Với 3tr+ câu hỏi theo các mức độ Nhận biết, Thông hiểu, Vận dụng
  • Tải xuống đề thi [DOCX] với đầy đủ đáp án
  • Xem hàng ngàn bài giảng đính kèm củng cố thêm kiến thức
  • Bao gồm tất cả các bậc từ Tiểu học đến Đại học
  • Chặn hiển thị quảng cáo tăng khả năng tập trung ôn luyện
  • Đăng ký ngay
Avatar

CÂU HỎI HOT CÙNG CHỦ ĐỀ

Câu 1

Một học sinh pha một cốc trà nóng. Sau một lúc, học sinh này thêm một số viên đá vào trà. Học sinh sử dụng cảm biến nhiệt độ để đo nhiệt độ của nước trà. Hình dưới đây cho thấy biểu đồ nhiệt độ - thời gian thu được:

Một học sinh pha một cốc trà nóng. Sau một lúc, học sinh này thêm một số viên đá vào trà. Học sinh sử dụng cảm biến nhiệt độ để đo nhiệt độ của nước trà. (ảnh 1)

a) Trong quá trình diễn ra thí nghiệm, học sinh cần khuấy trà liên tục là để nhiệt độ của nước trà trong cốc gần như đồng đều nhau ở các vị trí khác nhau.
b) Thời điểm thả các viên đá vào ứng với điểm P trên đồ thị.
c) Thời điểm đá tan hết ứng với điểm R trên đồ thị.
d) Nhiệt độ môi trường xung quanh khoảng 34°C.

Lời giải

a)

Nội dung

Đúng

Sai

a

Trong quá trình diễn ra thí nghiệm, học sinh cần khuấy trà liên tục là để nhiệt độ của nước trà trong cốc gần như đồng đều nhau ở các vị trí khác nhau.

Đ



b

Thời điểm thả các viên đá vào ứng với điểm P trên đồ thị.



S

c

Thời điểm đá tan hết ứng với điểm R trên đồ thị.

Đ



d

Nhiệt độ môi trường xung quanh khoảng 34 °C .



S

a) ĐÚNG
Trong quá trình diễn ra thí nghiệm, học sinh phải khuấy trà liên tục để đảm bảo nhiệt độ nước trong cốc trà đồng đều nhau.

b) SAI
Thời điểm thả các viên đá vào ứng với điểm Q, khi đó nhiệt độ giảm đột ngột so với điểm P.

c) ĐÚNG
Thời điểm đá tan hết ứng với lúc nước trà bắt đầu tăng nhiệt trở lại (điểm R).

d) SAI
Nhiệt độ khi nước trà cân bằng với môi trường xấp xỉ 30°C.

Câu 2

Cho đồ thị biến đổi trạng thái của một khối khí trong hệ toạ độ $V - T$ như hình vẽ bên. Đồ thị nào dưới đây biểu diễn đúng quá trình biến đổi trạng thái của khối khí này trong hệ toạ độ $p - T$?

Cho đồ thị biến đổi trạng thái của một khối khí trong hệ toạ độ $V - T$ như hình vẽ bên. Đồ thị nào dưới đây biểu diễn đúng quá trình biến đổi trạng thái của khối khí này trong hệ toạ độ $p - T$? (ảnh 1)
Cho đồ thị biến đổi trạng thái của một khối khí trong hệ toạ độ $V - T$ như hình vẽ bên. Đồ thị nào dưới đây biểu diễn đúng quá trình biến đổi trạng thái của khối khí này trong hệ toạ độ $p - T$? (ảnh 2)

A. (a).

B. (b).

C. (c).

D. (d).

Lời giải

Đáp án đúng là C

Quan sát đồ thị biến đổi trạng thái của một khối khí lý tưởng xác định trong hệ toạ độ $(V - T)$, ta thấy đó là một đường thẳng có đường kéo dài đi qua gốc O, nên quá trình biến đổi trạng thái là quá trình đẳng áp.

→ Trong đồ thị $(p - T)$, đường biểu diễn quá trình đẳng áp từ (1) sang (2) là đoạn thẳng song song với trục OT, với $T_2 > T_1$.

Câu 3

Trên đồ thị $p - V$ vẽ hai đường đẳng tích của cùng một lượng khí xác định. Khẳng định nào sau đây đúng?

Trên đồ thị $p - V$ vẽ hai đường đẳng tích của cùng một lượng khí xác định. Khẳng định nào sau đây đúng? (ảnh 1)

A. $V_1 > V_2$.

B. $V_1 < V_2$.

C. $V_1 = V_2$.

D. $V_1 \geq V_2$.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 4

Một chiếc xe tải vượt qua sa mạc Sahara. Chuyến đi bắt đầu vào sáng sớm khi nhiệt độ là $3{,}0^\circ\text{C}$. Thể tích khí coi là lí tưởng chứa trong mỗi lốp xe là $1{,}50 \,\text{m}^3$ và áp suất trong các lốp xe là $3{,}42 \cdot 10^5 \,\text{Pa}$. Coi khí trong lốp xe có nhiệt độ như ngoài trời, không thoát ra ngoài và thể tích lốp không thay đổi. Đến giữa trưa, nhiệt độ tăng lên đến $42^\circ\text{C}$.

Một chiếc xe tải vượt qua sa mạc Sahara. Chuyến đi bắt đầu vào sáng sớm khi nhiệt độ là $3{,}0^\circ\text{C}$. (ảnh 1)

a) Các phân tử khí trong lốp xe chuyển động liên tục và va chạm với thành lốp xe gây áp suất lên thành lốp.
b) Sáng sớm trong mỗi lốp xe có 223,7 mol khí.
c) Khi đến trưa, áp suất trong lốp là $3,9 \cdot 10^5 \,\text{Pa}$.
d) Từ sáng sớm cho đến trưa, độ tăng động năng tịnh tiến trung bình của một phân tử khí là $10,5 \cdot 10^{-21} \,\text{J}$. Cho hằng số Boltzmann $k = 1,38 \cdot 10^{-23}\,\text{J.K}^{-1}$.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 5

Nếu cùng cấp cùng một nhiệt lượng cho mỗi quả cầu thì

A. quả cầu bằng nhôm đạt nhiệt độ cao nhất.

B. quả cầu bằng chì đạt nhiệt độ cao nhất.

C. quả cầu bằng sắt đạt nhiệt độ cao nhất.

D. nhiệt độ ba quả cầu như nhau.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 6

Một máy phát điện xoay chiều một pha có phần ứng gồm sáu cuộn dây giống nhau mắc nối tiếp. Suất điện động xoay chiều do máy phát ra có tần số 50 Hz và giá trị hiệu dụng 220 V. Từ thông cực đại qua mỗi vòng của phần ứng là $\dfrac{5}{\pi}\,\text{mWb}$. Số vòng dây trong mỗi cuộn dây của phần ứng bằng bao nhiêu (kết quả làm tròn đến hàng đơn vị)?

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP
