Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là viac = 220 [ sqrt 2 ]sin100πt (V). Tải trở thuần R = 200Ω, giá trị dòng điện chỉnh lưu trung bì

Câu 1

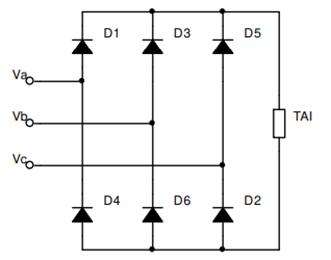

Trong tải R, dòng trung bình qua diode có giá trị: (A)

A. I_D = $\frac{{3\sqrt 3 {V_M}}}{{\pi R}}$

B. I_D phụ thuộc vào điện áp nguồn

C. I_D = $\frac{{3\sqrt 3 {V_M}}}{{2\pi R}}$

D. I_D phụ thuộc vào tải

Lời giải

Chọn đáp án A

Câu 2

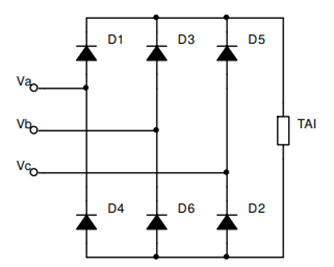

Điện áp ngược trên mỗi diode là: (D)

A. V_RMDIODE= V_M

B. V_RMDIODE= 2V_M

C. V_RMDIODE= $\frac{{\sqrt 3 {V_M}}}{2}$

D. V_RMDIODE= $\sqrt 3 $V_M

Lời giải

Chọn đáp án D

Câu 3

Mạch chỉnh lưu cầu 1 pha không điều khiển như hình sau, điện áp thứ cấp máy biến áp có giá trị đỉnh đỉnh là Vpp = 25V, tải thuần trở R = 10 Ohm thì điện áp ngược cực đại trên mỗi diode là:

A. 17,68V

B. 35,36V

C. 50V

D. 25V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 4

Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là v_iac = 220\[\sqrt 2 \]sin100πt (V) tải thuần trở R = 10Ω, giá trị dòng điện trung bình qua diode là: (B)

$Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là viac = 220\[\sqrt 2 \]sin100πt (V) tải thuần trở R = 10Ω, giá trị dòng điện trung bình qua diode (ảnh 1)$

A. 19,8A

B. 9,9A

C. 4,95A

D. Tất cả đều sai

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 5

Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là v_iac = 220\[\sqrt 2 \]sin100πt (V) Giá trị điện áp chỉnh lưu trung bình là

$Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là viac = 220\[\sqrt 2 \]sin100πt (V) Giá trị điện áp chỉnh lưu trung bình là (ảnh 1)$

A. 99V

B. 70V

C. 220V

D. 311V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 6

Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là v_iac = 220\[\sqrt 2 \]sin100πt (V). Điện áp ngược lớn nhất mà diode phải chịu là: (D)

$Cho sơ đồ chỉnh lưu 1 pha nửa chu kỳ dùng diode như vẽ. Điện áp xoay chiều phía thứ cấp MBA là viac = 220\[\sqrt 2 \]sin100πt (V). Điện áp ngược lớn nhất mà diode phải chịu là: (D) (ảnh 1)$

A. 99V

B. 70V

C. 220V

D. 311V

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 199K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP
