Cho mạch điện như hình vẽ. Trong đó ξ = 48 V, r = 2 Ω, R1= 2 Ω, R2 = 8 Ω, R3 = 6 Ω, R4 = 16 Ω. Điện trở của các dây nối không đáng kể.
Phát biểu
Đúng
Sai
a
Điện trở tương đương trong trường hợp này là 8 Ω.
b
Cường độ dòng điện chạy trong mạch là 6 A.
c
Hiệu điện thế giữa hai điểm M và N là 3 V.
d
Nếu chập hai điểm M và N thì sơ đồ mạch điện vẫn không đổi.
Cho mạch điện như hình vẽ. Trong đó ξ = 48 V, r = 2 Ω, R1= 2 Ω, R2 = 8 Ω, R3 = 6 Ω, R4 = 16 Ω. Điện trở của các dây nối không đáng kể.
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Điện trở tương đương trong trường hợp này là 8 Ω. |
|
|
|
b |
Cường độ dòng điện chạy trong mạch là 6 A. |
|
|
|
c |
Hiệu điện thế giữa hai điểm M và N là 3 V. |
|
|
|
d |
Nếu chập hai điểm M và N thì sơ đồ mạch điện vẫn không đổi. |
|
|
Câu hỏi trong đề: Trắc nghiệm Nguồn điện lớp 11 (có đáp án) !!
Quảng cáo
Trả lời:
Giải bởi Vietjack
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Điện trở tương đương trong trường hợp này là 8 Ω. |
|
S |
|
b |
Cường độ dòng điện chạy trong mạch là 6 A. |
Đ |
|
|
c |
Hiệu điện thế giữa hai điểm M và N là 3 V. |
Đ |
|
|
d |
Nếu chập hai điểm M và N thì sơ đồ mạch điện vẫn không đổi. |
|
S |
Hướng dẫn giải:
Do (R1 nt R3) // (R2 nt R4) nên điện trở tương đương của đoạn mạch:
Hiệu điện thế đặt vào hai đầu A và B:
Mà UAB = U13 = U24 = 36 V. Áp dụng định luật Ohm, ta thu được cường độ dòng điện chạy qua R13 và R24:
\({I_{13}} = \frac{{{U_{13}}}}{{{R_{13}}}} = \frac{{36}}{{2 + 6}} = 4,5\;A = {I_1} = {I_3};\)
\({I_{24}} = \frac{{{U_{24}}}}{{{R_{24}}}} = \frac{{36}}{{8 + 16}} = 1,5\;A = {I_2} = {I_4};\)
Hiệu điện thế giữa hai đầu điện trở R1 và R2:
\({U_1} = {I_1}.{R_1} = 4,5 \times 2 = 9\;V = {U_{AM}};\)
\({U_2} = {I_2}.{R_2} = 1,5 \times 8 = 12\;V = {U_{AN}};\)
Hiệu điện thế giữa hai đầu M và N:
\({U_{MN}} = {U_{MA}} + {U_{AN}} = - 9 + 12 = 3V;\)

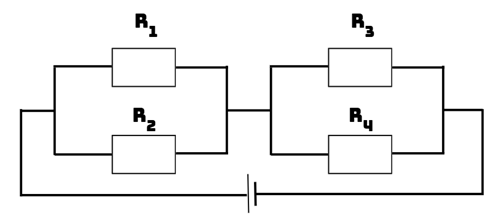

Khi chập hai đầu M, N thì mạch điện sẽ trở thành:
Đăng nhập để xem lời giải
Lưu tiến độ và luyện tập hiệu quả hơn. Hoàn toàn miễn phí!
Đang tải chế độ Học...
Dành cho bạn Hot
CÂU HỎI HOT CÙNG CHỦ ĐỀ
Đăng nhập để xem lời giải
Lưu tiến độ và luyện tập hiệu quả hơn. Hoàn toàn miễn phí!
Lời giải
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Điện trở tương đương của mạch ngoài là 4 Ω. |
Đ |
|
|
b |
Số chỉ Ampere kế trong trường hợp này là 1,5 A. |
|
S |
|
c |
Hiệu điện thế của R3 là 3 V. |
|
S |
|
d |
Cường độ dòng điện chạy qua R2 là 0,4 A. |
Đ |
|
Hướng dẫn giải:
Do (R1 // R2) nt R3 nên điện trở tương đương của đoạn mạch:
\({R_{12}} = \frac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} = \frac{{3 \times 6}}{{3 + 6}} = 2\;\Omega ;\)
Cường độ dòng điện chạy trong mạch chính bằng số chỉ của Ampere kế:
Mà I = I3 = I12 = 1,2 A nên hiệu điện thế của R3:
\({U_3} = {I_3}{R_3} = 1,2 \times 2 = 2,4\;V;\)
Do R1 // R2 nên hiệu điện thế của R2:
\({U_2} = {U_{12}} = {I_{12}}{R_{12}} = 1,2 \times 2 = 2,4\;V;\)
Cường độ dòng điện chạy qua R2:
\({I_2} = \frac{{{U_2}}}{{{R_2}}} = \frac{{2,4}}{6} = 0,4\;A.\)
Đăng nhập để xem lời giải
Lưu tiến độ và luyện tập hiệu quả hơn. Hoàn toàn miễn phí!
Lời giải
|
|
Phát biểu |
Đúng |
Sai |
|
a |
Lực giúp duy trì sự chênh lệch điện thế bên trong nguồn là lực điện. |
|
S |
|
b |
Dung lượng của pin là 1000 mAh. |
Đ |
|
|
c |
Hiệu điện thế giữa hai đầu cực của nguồn là 3,7 V khi có dòng điện chạy qua nguồn. |
|
S |
|
d |
Nếu cường độ dòng điện chạy trong nguồn là 4mA thì thời gian sử dụng của pin là 250 giờ. |
Đ |
|
Hướng dẫn giải:
a. Lực giúp duy trì sự chênh lệch điện thế bên trong nguồn là lực lạ.
c. Suất điện động của nguồn là 3,7 V.
d. Thời gian sử dụng của pin:
