Câu hỏi:

02/04/2026 118

Cho đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế đối với hai điện trở R₁; R₂ trong hình sau:

A. R₁ = 20Ω.

Đúng

Sai

B. R₂ = 5Ω.

Đúng

Sai

C. Điện trở R₁ nhỏ hơn điện trở R₂.

Đúng

Sai

D. Đặt cùng 1 hiệu điện thế vào hai đầu điện trở R₁ và R₂thì cường độ dòng điện qua R₁ có giá trị lớn hơn cường độ dòng điện qua R₂.

Đúng

Sai

Xem lời giải

Câu hỏi trong đề: Đề cương ôn tập KHTN 9 Kết nối tri thức có đáp án - Phần Vật lý !!

Quảng cáo

Trả lời:

Giải bởi Vietjack

Đáp án đúng là: A – Đúng; B – Đúng; C – Sai; D - Sai

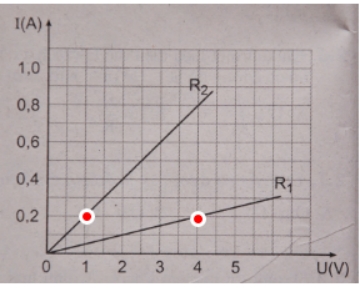

Từ đồ thị, ta chọn điểm nằm trên đồ thị sao cho có thể xác định được hiệu điện thế và cường độ dòng điện một cách dễ dàng.

Chọn điểm: I = 0,2A => U₁ = 4V và U₂ = 1V

Cho đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế đối với hai điện trở R1; R2 trong hình sau:
(ảnh 2)

+ Theo định luật Ôm, ta có: $I = \frac{U}{R} = > R = \frac{U}{I}$

Thay số ta được R₁= $\frac{U_{1}}{I} = \frac{4}{0, 2} = 20 Ω$ ; R₂= $\frac{U_{2}}{I} = \frac{1}{0, 2} = 5 Ω$

Hot: 1000+ Đề thi cuối kì 2 file word cấu trúc mới 2026 Toán, Văn, Anh... lớp 1-12 (chỉ từ 60k). Tải ngay

Các sản phẩm khác của Vietjack:

CÂU HỎI HOT CÙNG CHỦ ĐỀ

Câu 1

Một dây dẫn có điện trở R. Nếu ta cắt dây dẫn đó thành hai phần bằng nhau rồi chập chúng lại thành một dây dẫn mới (mắc song song) thì điện trở của dây dẫn mới này bằng bao nhiêu phần điện trở R ban đầu?

Xem đáp án

Lời giải

Đáp án:

1/4

Đáp án: 1/4 (hoặc 0,25R).

Lời giải: Khi cắt đôi, chiều dài giảm 2 lần nên điện trở mỗi nửa là 0,5R. Khi chập song song 2 nửa này, tiết diện tổng cộng tăng gấp đôi nên điện trở tiếp tục giảm thêm 2 lần nữa. Vậy điện trở mới là: $R^{'} = \frac{0, 5 R}{2} = 0, 25 R .$

Câu 2

Đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế giữa hai đầu dây dẫn có dạng là:

Một đường thẳng đi qua gốc tọa độ.

Một đường cong đi qua gốc tọa độ.

Một đường thẳng không đi qua gốc tọa độ.

Một đường cong không đi qua gốc tọa độ.

Lời giải

Đáp án đúng là: A

Đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện vào hiệu điện thế là một đường thẳng đi qua gốc tọa độ.

Câu 3

Hai dây dẫn làm cùng một chất liệu, có cùng tiết diện. Dây thứ nhất dài $l_{1} = 2 m$ có điện trở $R_{1} = 5 Ω$ . Dây thứ hai dài $l_{2} = 10 m$ thì có điện trở $R_{2}$ là bao nhiêu?

Xem đáp án

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 4

Khi hiệu điện thế giữa hai đầu dây dẫn tăng thì:

Cường độ dòng điện chạy qua dây dẫn không thay đổi.

Cường độ dòng điện chạy qua dây dẫn giảm tỉ lệ với hiệu điện thế.

Cường độ dòng điện chạy qua dây dẫn có lúc tăng, lúc giảm.

Cường độ dòng điện chạy qua dây dẫn tăng tỉ lệ với hiệu điện thế.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 5

Một dây dẫn bằng Nicrom dài $l = 10 m$ , tiết diện $S = 0, 1 m m^{2}$ ( $= 0, 1 \cdot 10^{- 6} m^{2}$ ). Biết điện trở suất của Nicrom là $ρ = 1, 1 \cdot 10^{- 6} Ω m$ . Tính điện trở của dây dẫn này.

Xem đáp án

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP

Câu 6

Điện trở R của dây dẫn biểu thị cho:

Tính cản trở dòng điện nhiều hay ít của dây.

Tính cản trở hiệu điện thế nhiều hay ít của dây.

Tính cản trở electron nhiều hay ít của dây.

Tính cản trở điện lượng nhiều hay ít của dây.

Lời giải

Bạn cần đăng ký gói VIP ( giá chỉ từ 250K ) để làm bài, xem đáp án và lời giải chi tiết không giới hạn.

Nâng cấp VIP
