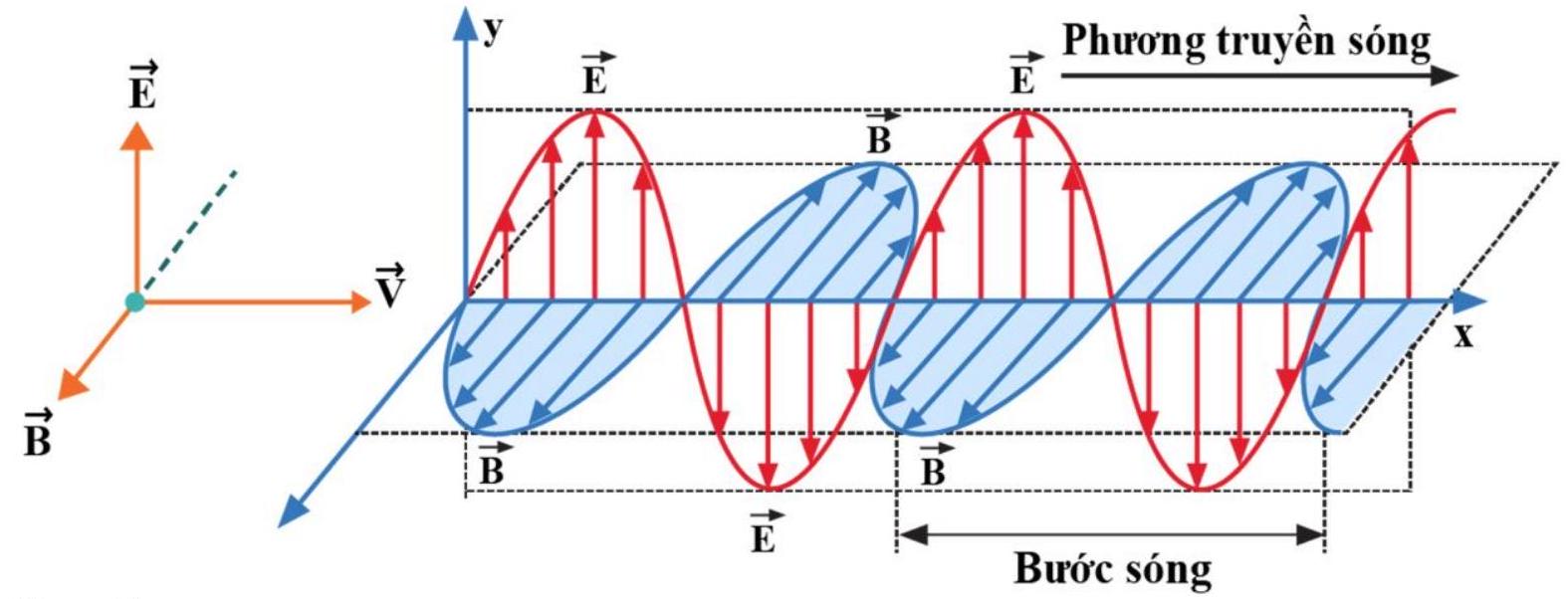

Trong các hình sau, hình nào diễn tả đúng phương và chiều của vectơ cường độ điện trường \(\vec E\), vectơ cảm ứng từ \(\vec B\) và vận tốc truyền sóng \(\vec v\) tại một điểm của một sóng điện từ?

Một thanh dẫn điện MN trượt trên khung dây kim loại kín hình chữ nhật ABCD đặt trong từ trường đều có độ lớn cảm ứng từ \(B = 0,4{\rm{\;T}}\) được mô tả như hình bên. Khung dây ABCD có tiết diện đều, đồng chất và có điện trở \({R_{ABCD}} = 6{\rm{\Omega }}\). Thanh MN trượt đều với tốc độ \(8{\rm{\;m}}/{\rm{s}}\) sao cho M tiếp xúc với cạnh \({\rm{AD}},{\rm{N}}\) tiếp xúc với cạnh BC và MN song song với AB. Biết điện trở của thanh MN là \({R_{MN}} = 0,5{\rm{\Omega }},MN = AB = CD = 18{\rm{\;cm}}\). Khi thanh MN chuyển động từ AB tới CD thì cường độ dòng điện cực tiểu chạy qua thanh MN bằng bao nhiêu ampe (làm tròn kết quả đến chữ số hàng phần mười)

Một học sinh dùng một ấm điện có thông số như hình 1 để đun 1,2 lít nước ở nhiệt độ phòng. Ấm được nối với nguồn điện xoay chiều có điện áp \(220{\rm{\;V}} - 50{\rm{\;Hz}}\). Học sinh này dùng nhiệt kế và đồng hồ để nghiên cứu sự thay đổi nhiệt độ của nước theo thời gian và thu được đồ thị như hình 2. Biết nhiệt dung riêng của nước là \(4200{\rm{\;J}}/\left( {{\rm{kg}}.{\rm{K}}} \right)\), nhiệt hóa hơi riêng của nước là \(2,{3.10^6}{\rm{\;J}}/{\rm{kg}}\); khối lượng riêng của nước là \(1,0{\rm{\;kg}}/\) lít. Vỏ ấm làm bằng inox có khối lượng 800 g và nhiệt dung riêng là \(500{\rm{\;J}}/\left( {{\rm{kg}}.{\rm{K}}} \right)\). Cho rằng tỉ lệ nhiệt lượng tỏa ra môi trường so với điện năng tiêu thụ là không đổi trong quá trình đun nước. Biết ấm điện chỉ ngắt điện khi cạn nước.

Hình bên mô tả một chiếc cân làm bằng vật liệu không nhiễm từ. Đĩa trái của cân có vật A là một khối sắt, B là nam châm điện. Khi k hông có dòng điện, cân ở trạng thái cân bằng. Khi cấp điện cho B, khối sắt A sẽ bị hút vào B. Trong quá trình khối sắt A chuyển động lên trên mà chưa chạm vào B thì

Một học sinh thiết kế một chiếc chuông cửa đơn giản như hình bên.

Khi nhấn công tắc (S) rồi thả ra, sẽ nghe thấy hai tiếng "đinh đoong".

Như hình bên, xilanh A và B giống nhau đều được đặt cố định, nằm ngang, hai pit-tông cách nhiệt được nối bằng một thanh cứng nhẹ có thể chuyển động không ma sát với thành các xilanh. Trong xilanh A và B chứa lần lượt \(0,2{\rm{\;mol}}\) và \(0,5{\rm{\;mol}}\) khí lí tưởng. Ban đầu, khí trong xilanh A và B có cùng nhiệt độ. Bây giờ, giữ nhiệt độ khí trong xilanh B không đổi, đồng thời đốt nóng từ từ khí trong xilanh A cho đến khi thể tích của khí trong xilanh A tăng gấp 1,5 lần giá trị ban đầu. Nhiệt độ tuyệt đối của khí trong xilanh A đã tăng bao nhiêu lần (làm tròn kết quả đến chữ số hàng phần mười)?

Trong sạc điện thoại không dây có cuộn dây được nối với nguồn điện xoay chiều. Phía sau của điện thoại có cuộn dây được nối với pin. Khi đặt mặt sau của điện thoại lên mặt trên của sạc, thì điện thoại được sạc pin. Nguyên lí của sạc điện thoại không dây dựa trên

Một vòng dây tròn đặt trong từ trường đều có cảm ứng từ \(B = 0,6{\rm{\;T}}\). Mặt phẳng vòng dây vuông góc với đường sức từ. Nếu đường kính vòng dây giảm từ 100 cm xuống 80 cm trong \(0,2{\rm{\;s}}\) thì độ lớn suất điện động cảm ứng xuất hiện trong vòng dây bằng bao nhiêu V (làm tròn kết quả đến chữ số hàng phần trăm)?
