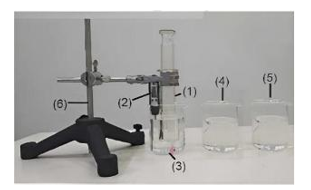

Trong thí nghiệm minh họa định luật Charles về quá trình đẳng áp của lượng khí không đổi được bố trí như hình bên, thiết bị số (2) là

Hai dòng điện \({I_1}\) và \({I_2}\) chạy trong hai dây dẫn thẳng, nằm trong mặt phẳng hình vẽ và trực giao nhau. Lực từ do dòng điện \({{\rm{I}}_1}\) tác dụng lên đoạn dây dẫn AB của dòng điện \({{\rm{I}}_2}\) có hướng

Hình bên mô tả mối liên hệ giữa hai thang đo nhiệt độ X và Y . Nhiệt độ là 20 X tương ứng với nhiệt độ trên thang độ Y là

Một trong những ứng dụng quan trọng của lực từ tác dụng lên khung dây có dòng điện là động cơ điện. Hình vẽ bên là cấu tạo của động cơ điện một chiều (Hình a). Khung dây hình chữ nhật ABCD với \({\rm{AB}} = {\rm{CD}} = 10\;{\rm{cm}},{\rm{BC}} = {\rm{DA}} = 20\;{\rm{cm}}\) có thể quay quanh trục \({00^\prime }\) trong từ trường đều của nam châm có độ lớn cảm ứng từ \({\rm{B}} = 2 \cdot {10^{ - 4}}\;{\rm{T}}\). Cho dòng điện \({\rm{I}} = 4\;{\rm{A}}\) chạy qua khung dây ABCD thì động cơ hoạt động. Tại thời điểm \({\rm{t}} = 0\), véc tơ cảm ứng từ \(\overrightarrow {\rm{B}} \) song song với cạnh CD (Hình b).

Ở gần xích đạo, cảm ứng từ của từ trường Trái Đất có thành phần nằm ngang có độ lớn bằng \({3.10^{ - 5}}\;{\rm{T}}\), còn thành phần thẳng đứng rất nhỏ. Một đường dây điện đặt nằm ngang theo hướng Đông - Tây với cường độ dòng điện không đổi là 800 A . Lực từ của Trái Đất tác dụng lên đoạn dây điện dài 100 m bằng bao nhiêu N (làm tròn kết quả đến chữ số hàng phần mười)?

Hình nào sau đây là đường biểu diễn sự phụ thuộc của áp suất p vào thể tích V của một lượng khí xác định khi nhiệt độ không đổi?

Hai thanh kim loại song song, thẳng đứng có điện trở không đáng kể, một đầu nối vào điện trở \({\rm{R}} = 0,8\Omega \). Một đoạn dây dẫn MN có chiều dài \(l = 20\;{\rm{cm}}\), khối lượng \({\rm{m}} = 2\;{\rm{g}}\), điện trở \({\rm{r}} = 0,2\Omega \) tì vào hai thanh kim loại. Thanh MN có thể tự do trượt không ma sát xuống dưới và luôn luôn vuông góc với hai thanh kim loại đó. Hệ thống đặt trong từ trường đều có hướng vuông góc với mặt phẳng chứa hai thanh kim loại, có cảm ứng từ \({\rm{B}} = 0,2\;{\rm{T}}\). Lấy \({\rm{g}} = 10\;{\rm{m}}/{{\rm{s}}^2}\).
