Câu hỏi:

21/03/2026 539 Lưu

Đường đặc trưng vôn - ampe của hai điện trở 𝑅1 và 𝑅2 ở 200𝐶 được thể hiện như hình vẽ

Xem lời giải

Quảng cáo

Trả lời:

verified Giải bởi Vietjack

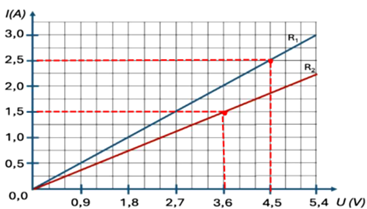

Giải chi tiết: Xét hai điểm trên đồ thị như hình vẽ:

Đường đặc trưng vôn - ampe của hai điện trở 𝑅1 và 𝑅2 ở 200𝐶 được thể hiện như hình vẽ (ảnh 1)

Từ đồ thị ta có:

R1=U1I1=4,52,5=1,8ΩR2=U2I2=3,61,5=2,4Ω

Điện trở tương đương của bộ điện trở là:

\({R_{nt}} = {R_1} + {R_2} = 1,8 + 2,4 = 4,2\Omega \)

Đáp án cần chọn là: D
