Đọc đoạn văn sau và trả lời câu hỏi từ câu sau:

Một sinh viên kĩ thuật thử nghiệm hệ thống cung cấp điện cho đèn dây tóc 12 V – 6 W bằng cách đạp xe như hình sau:

Máy phát điện xoay chiều được sử dụng có cấu tạo gồm một khung dây hình chữ nhật có kích thước 1 cm × 3 cm quay trong từ trường có độ lớn cảm ứng từ 0,6 T. Khung dây được dẫn động bằng một vòng tròn nhỏ trên máy phát điện có đường kính 1,6 cm và được nối với bánh xe bằng dây đai truyền động như hình trên. Khi cho bánh xe quay đều để một điểm trên bánh xe có tốc độ 15 m/s thì máy phát tạo ra suất điện động xoay chiều có giá trị cực đại là 17 V.

Trả lời cho các câu 67, 68, 69, 70, 71, 72, 73 dưới đây:

Điền từ/cụm từ không quá 4 tiếng vào chỗ trống dưới đây:

Nguyên lí hoạt động của máy phát điện xoay chiều dựa trên hiện tượng ____________.

Giải chi tiết:

Để có dòng điện cảm ứng, khung dây quay quanh trục hợp với \(\vec B\) → một góc khác 0

Đáp án cần chọn là: C

Giải chi tiết:

Tần số của bánh xe là:

\(f = \frac{v}{{2\pi r}} = \frac{{15}}{{2\pi {{.0,8.10}^{ - 2}}}} \approx 298\;(Hz)\)

Đáp số: 298

Đáp án cần điền là: 298

Giải chi tiết:

A. Sai: Khi vòng dây quay trong từ trường, suất điện động cảm ứng trong vòng dây sẽ biến thiên theo thời gian, không phải là không đổi. Dòng điện cảm ứng cũng sẽ biến thiên theo.

B. Đúng: Suất điện động cảm ứng cực đại trong vòng dây là E₀ = NBSω

C. Đúng: Khi vòng dây quay trong từ trường đều, từ thông qua vòng dây sẽ biến thiên điều hòa theo thời gian với tần số góc

D. Sai: Từ thông cực đại qua diện tích vòng dây là Φ₀ = NBω, không phụ thuộc vào ω 𝜔 .

Chọn B, C.

Đáp án cần chọn là: B; C

Giải chi tiết:

Tốc độ góc của khung dây là:

\(\omega = \frac{v}{r} = \frac{{15}}{{{{0,8.10}^{ - 2}}}} = 1875\;(rad/s)\)

Suất điện động cảm ứng cực đại là:

\({E_0} = NBS\omega \Rightarrow N = \frac{{{E_0}}}{{BS\omega }} = \frac{{17}}{{0,6.0,01.0,03.1875}} \approx 50\)

Đáp án cần chọn là: A

Giải chi tiết:

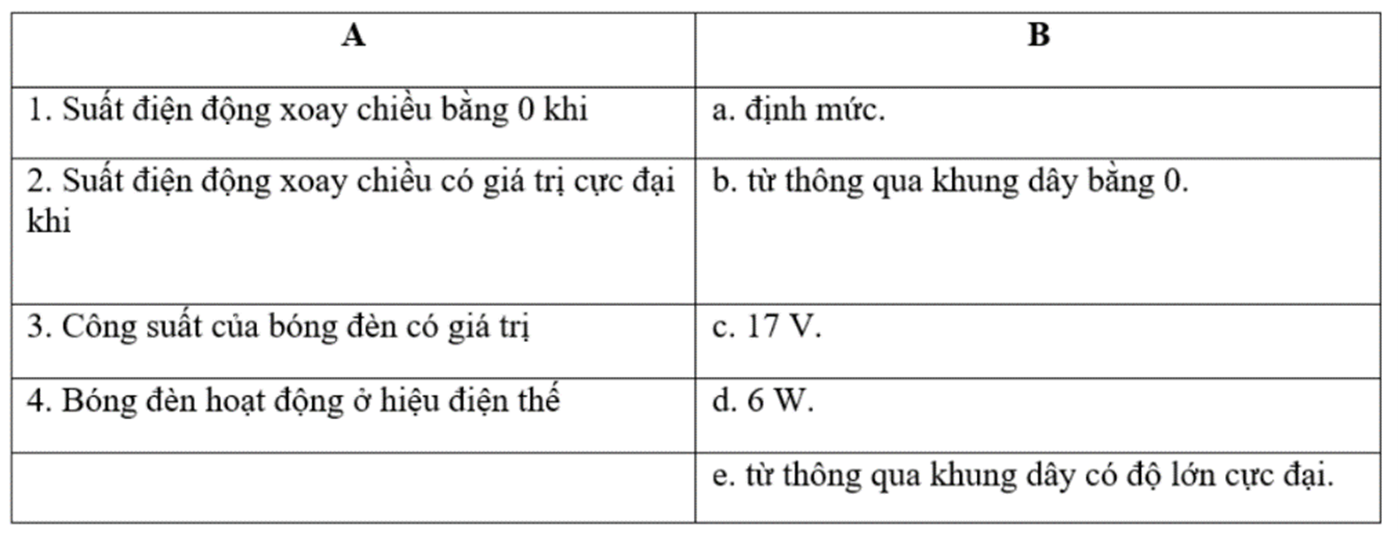

Suất điện động xoay chiều bằng 0 khi từ thông qua khung dây có độ lớn cực đại.

Suất điện động xoay chiều có giá trị cực đại khi từ thông qua khung dây bằng 0.

Suất điện động hiệu dụng của máy là:

\(E = \frac{{{E_0}}}{{\sqrt 2 }} = \frac{{17}}{{\sqrt 2 }} \approx 12\;(V)\)

Vậy bóng đèn hoạt động ở hiệu điện thế định mức

\( \to \) Công suất của bóng đèn bằng công suất định mức 6 W

1 – e, 2 – b, 3 – d, 4 – a.

Đáp án cần chọn là: A

Giải chi tiết:

Tốc độ góc của khung dây là:

\(\omega = 1875rad/s = \frac{{1875}}{{2\pi }}vong/s \approx 298,4vong/s\)

Thời gian dây quay 18750 vòng là:

\(t = \frac{{18750}}{{298,4}} = 62,83s\)

Điện năng bóng đèn tiêu thụ là:

\(A = Pt = 6.62,83 = 376,98 \approx 377J\)

Đáp án cần chọn là: C
