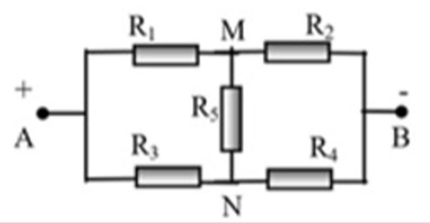

Cho mạch điện như hình vẽ. Biết \[{R_1} = 3\Omega ;{\rm{ }}{R_2} = 6{\rm{ }}\Omega ;{\rm{ }}{R_3} = 4{\rm{ }}\Omega ;{\rm{ }}{R_4} = 8\Omega ;\]\[{R_5} = 5{\rm{ }}\Omega ;{\rm{ }}{U_{AB{\rm{ }}}} = 18{\rm{ }}V\]. Xác định cường độ dòng điện qua mỗi điện trở.
Câu hỏi trong đề: 2020 câu Trắc nghiệm tổng hợp Vật lí 2023 có đáp án !!
Quảng cáo
Trả lời:
Giải bởi Vietjack
Ta xét: \[\frac{{{R_1}}}{{{R_3}}} = \frac{{{R_2}}}{{{R_4}}} = \frac{3}{4}\]⇒ Đây là mạch cầu cân bằng, \[{I_5} = 0\]
Phân tích được thành 2 sơ đồ mạch điện: \[\left( {{R_1}nt{R_2}} \right)\parallel \left( {{R_3}nt{R_4}} \right)\] hoặc \[\left( {{R_1}\parallel {R_3}} \right)nt\left( {{R_2}\parallel {R_4}} \right)\]
Điện trở \[{R_{12}}\] là: \[{R_{12}} = {R_1} + {R_2} = 3 + 6 = 9(\Omega )\]
Điện trở \[{R_{34}}\] là: \[{R_{34}} = {R_3} + {R_4} = 4 + 8 = 12(\Omega )\]
Ta có: \[U = {U_{12}} = {U_{34}} = 18\left( V \right)\]
Cường độ dòng điện qua \[{R_1}\] và \[{R_2}\] là: \[{I_1} = {I_2} = {I_{12}} = \frac{{{U_{12}}}}{{{R_{12}}}} = \frac{{18}}{9} = 2(A)\]
Cường độ dòng điện qua \[{R_3}\] và \[{R_4}\] là: \[{I_3} = {I_4} = {I_{34}} = \frac{{{U_{34}}}}{{{R_{34}}}} = \frac{{18}}{{12}} = 1,5(A)\]
Vậy cường độ dòng đi qua các điện trở lần lượt là 2A, 2A, 1,5A, 1,5A, 0A.
Hot: 1000+ Đề thi cuối kì 2 file word cấu trúc mới 2026 Toán, Văn, Anh... lớp 1-12 (chỉ từ 60k). Tải ngay
CÂU HỎI HOT CÙNG CHỦ ĐỀ
Lời giải
a. Chiều dài một vòng mà con kiến đi bằng quãng đường di chuyển của nó là:
\[s = 2r\pi = 2.3\pi = 6\pi (cm)\]
Độ dịch chuyển của kiến bằng 0.
b. Tốc độ di chuyển của con kiến là: \[v = \frac{s}{t} = \frac{{6\pi }}{3} = 2\pi \left( {cm/s} \right)\]
Vận tốc trung bình bằng 0.
Lời giải
Đặt \[{R_{4{\rm{ }}}} = {\rm{ }}x\]
Khi K mở mạch trở thành \[\;{R_3}{\rm{ }}nt\left[ {{R_2}\parallel \left( {{R_1}{\rm{ }}nt{\rm{ }}{R_4}{\rm{ }}} \right)} \right]\]nên ta có:
\[{R_{td}} = {R_3} + \frac{{{R_2}({R_1} + {R_4})}}{{{R_2} + {R_1} + {R_4}}} = 45 + \frac{{90(45 + x)}}{{90 + 45 + x}} = \frac{{10125 + 90x}}{{135 + x}}\]
\[{I_4} = \frac{{{R_2}}}{{{R_1} + {R_2} + {R_4}}}I = \frac{{90}}{{45 + 90 + x}}.\frac{{90}}{{\frac{{10125 + 90x}}{{135 + x}}}} = \frac{{8100}}{{10125 + 90x}} = \frac{{180}}{{225 + 2x}}\]
Khi K đóng mạch trở thành \[{R_1}\parallel \left[ {{R_2}{\rm{ }}nt\left( {{\rm{ }}{R_3}\parallel {R_4}{\rm{ }}} \right)} \right]\;\]ta có: \[{R_{34}} = \frac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \frac{{45x}}{{45 + x}}\]
\[{I_4} = \frac{{{R_3}}}{{{R_4}}}{I_{234}} = \frac{{45}}{x}.\frac{{90}}{{90 + \frac{{45x}}{{45 + x}}}} = \frac{{4050 + 90x}}{{90x + 3{x^2}}} = \frac{{1350 + 30x}}{{30x + {x^2}}}\]
Vì \[{I_4}\] trong 2 trường hợp là bằng nhau nên:
\[{I_4} = \frac{{1350 + 30x}}{{30x + {x^2}}} = \frac{{180}}{{225 + x}}\]
\[ \Leftrightarrow 1350.225 + 8100x + 30{x^2} = 5400x + 180{x^2}\]
\[ \Leftrightarrow 150{x^2} - 2700x - 303750 = 0\]
\[ \Leftrightarrow x = 54,9\Omega \]
