Cho mạch điện như hình vẽ, bỏ qua điện trở của dây nối và điện trở ampe kế, E=6V, r=1W, R1=3W; R2=6W; R3=2W. Số chỉ của ampe kế là A. 1(A) B. 1,5 (A) C. 1,2 (A) D. 0,5 (A)

Đáp án: CHD Giải: Số chỉ ampe kế là cường độ dòng điện trong mạch chính1R12=13+16=12,R12=2Ω,⇒RN=2+2=4ΩI=ERN+r=64+1=1,2A

Câu hỏi:

02/11/2020 506

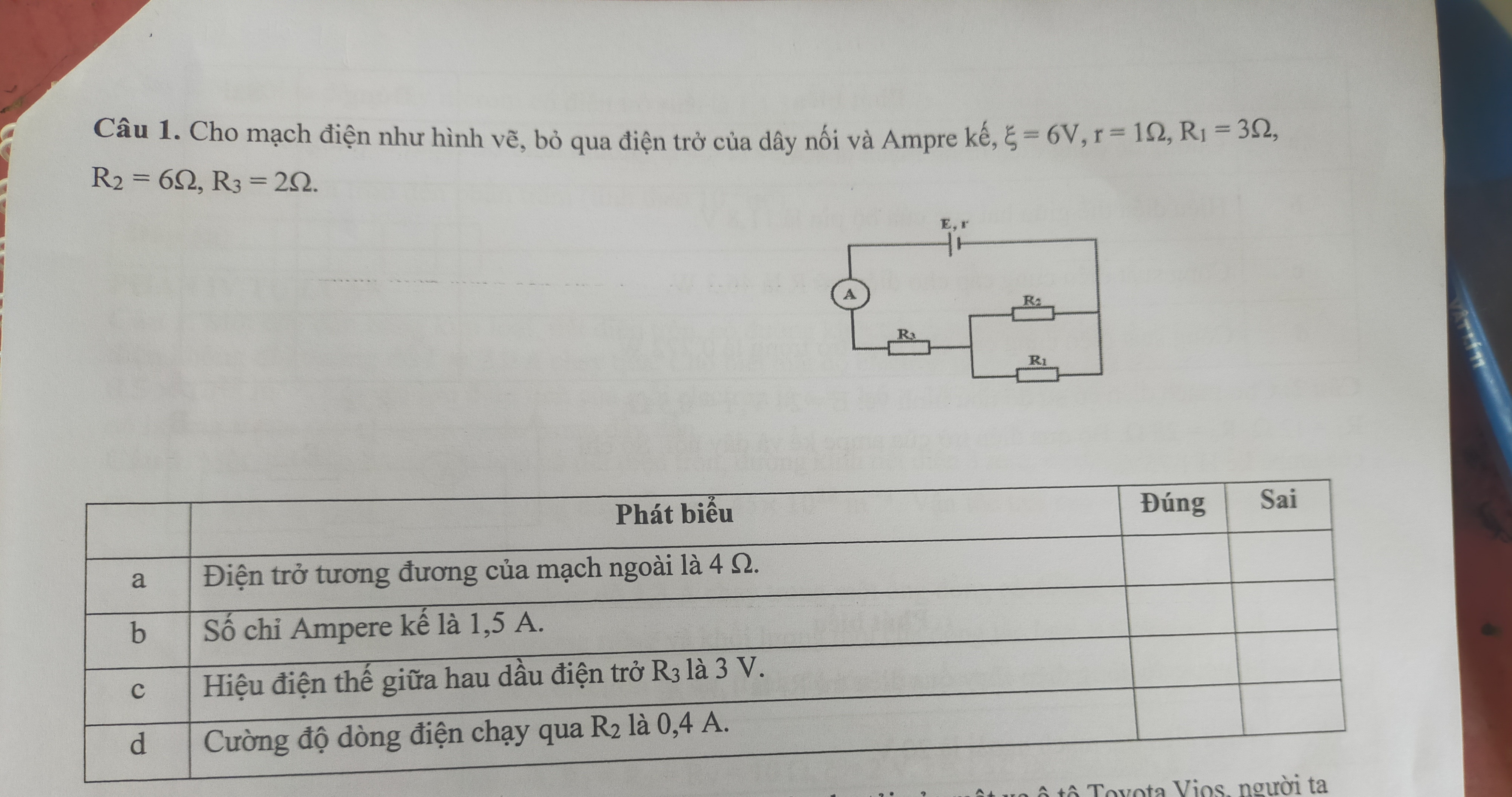

Cho mạch điện như hình vẽ, bỏ qua điện trở của dây nối và điện trở ampe kế, E=6V, r=1W, R₁=3W; R₂=6W; R₃=2W. Số chỉ của ampe kế là

A. 1(A)

B. 1,5 (A)

C. 1,2 (A)

Đáp án chính xác

D. 0,5 (A)

Xem lời giải

Câu hỏi trong đề: 100 câu trắc nghiệm Dòng điện không đổi nâng cao !!

Trả lời:

Giải bởi Vietjack

Đáp án: C

HD Giải: Số chỉ ampe kế là cường độ dòng điện trong mạch chính

$\frac{1}{R_{12}} = \frac{1}{3} + \frac{1}{6} = \frac{1}{2}, R_{12} = 2 Ω, \Rightarrow R_{N} = 2 + 2 = 4 Ω I = \frac{E}{R_{N} + r} = \frac{6}{4 + 1} = 1, 2 A$

Bình luận hoặc Báo cáo
về câu hỏi!

Câu 1:

Cho mạch điện như hình vẽ, bỏ qua điện các đoạn dây nối. Biết R₁=3W, R₂=6W, R₃=1W, E= 6V; r =1W. Hiệu điện thế hai đầu nguồn điện là

A. 5,5V

B. 5V

C. 4,5V

D. 4V

Xem đáp án » 02/11/2020 25,498

Câu 2:

Cho mạch điện có sơ đồ như hình vẽ: r = 1,5 $Ω$ ; $R_{1} = R_{3} = 10 Ω; R_{2} = 5 Ω$ . Bỏ qua điện trở của ampe kế và dây nối. Số chỉ của ampe kế là 1,2A. Công suất của nguồn điện là

A. 24 W.

B. 30 W.

C. 18 W.

D. 37,5 W

Xem đáp án » 02/11/2020 16,409

Câu 3:

Cho mạch điện như hình vẽ, nguồn điện có E₁=12V, E₂=6V và điện trở trong không đáng kể. $R_{1} = 4 Ω, R_{2} = 8 Ω$ . Tính năng lượng mà mỗi nguồn cung cấp trong 5 phút.

A. W₁ = 5400J, W₂ = 2700J

B. W₁ = 2700J, W₂ = 5400J

C. W₁ = 8100J, W₂ = 2700J

D. W₁ = 5400J, W₂ = 8100J

Xem đáp án » 02/11/2020 8,237

Câu 4:

Cho mạch điện như hình vẽ, 2 pin có cùng suất điện động E = 1,5V điện trở trong r= 1 $Ω$ . Hai đèn giống nhau có ghi 3V – 0,75W.

Tính hiệu điện thế giữa 2 cực của mỗi pin?

A. 2,25 W.

B. 1,125 W.

C. 3,75 W.

D. 11,25 W

Xem đáp án » 25/02/2021 4,779

Câu 5:

Cho mạch điện như hình vẽ, bỏ qua điện trở của dây nối, cho E= 15V; r=1W; R₁=2W. Xác định R để công suất tiêu thụ trên R đạt cực đại và tính công suất cực đại đó

A. R = 1W, P_max = 36W

B. R = 0,5W, P_max = 21,3W

C. R=1,5W, P_max = 31,95W

D. R =2/3W, P_max = 37,5W

Xem đáp án » 02/11/2020 3,284

Câu 6:

Cho mạch điện như hình vẽ: E=3V, điện trở trong không đáng kể, bỏ qua điện trở của dây nối, R₁ = R₂ = 50W, vôn kế có điện trở 50W. Số chỉ của vôn kế là

A. 0,5V

B. 1,0V

C. 1,5V

D. 2,0V

Xem đáp án » 02/11/2020 2,603

Câu 7:

Xác định điện trở trong của nguồn điện, biết rằng khi điện trở ngoài là R₁ = 2W hoặc R₂ = 8W thì công suất toả nhiệt trên hai điện trở đó bằng nhau

A. 4W

B. 2W

C. 3W

D. 1W

Xem đáp án » 25/02/2021 2,238
