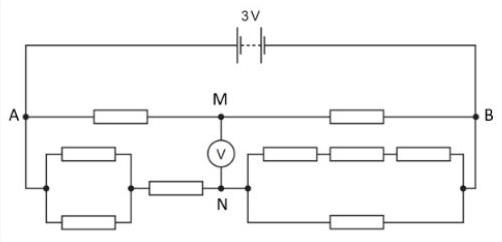

Một mạch điện được thiết lập như hình minh họa, được cung cấp bởi pin 3 V. Tất cả các điện trở đều là \(1{\rm{k\Omega }}\).
Số đọc trên vôn kế sẽ là bao nhiêu? (Cho vôn kế là lỉ tưởng).
0
\(0,5{\rm{\;V}}\)
\(1,0{\rm{\;V}}\)
\(1,5{\rm{\;V}}\)
Quảng cáo
Trả lời:
Giải bởi Vietjack
Phương pháp giải
Điện trở tương đương của mạch điện ghép nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)
Điện trở tương đương của mạch điện ghép song song: \({R_{//}} = \frac{{{R_1}{R_2}}}{{{R_1} + {R_2}}}\)
Cường độ đòng điện: \(I = \frac{U}{R}\)
Phương pháp cộng hiệu điện thế: \({U_{AB}} = {U_{AM}} + {U_{MN}} + {U_{MB}}\)
Giải chi tiết
Ta có:
\({U_{AB}} = {U_{AM}} + {U_{MB}} = 3\left( V \right) \Rightarrow {U_{AM}} = {U_{MB}} = 1,5\left( V \right)\)
Ta có điện trờ tương đương:
\({R_{AN}} = \frac{R}{2} + R = 1,5R\)
\({R_{NB}} = \frac{{3R.R}}{{3R + R}} = 0,75R\)
\( \Rightarrow {R_{AN}} = 2{R_{NB}} \Rightarrow {U_{AN}} = 2{U_{NB}}\)
Mặt khác: \({U_{AN}} + {U_{NB}} = {U_{AB}} = 3\left( V \right) \Rightarrow {U_{AN}} = 2\left( V \right)\)
Số chỉ của vôn kế là:
\({U_V} = \left| {{U_{MN}}} \right| = \left| {{U_{AN}} - {U_{AM}}} \right| = \left| {2 - 1,5} \right| = 0,5\left( V \right)\)
Đáp án cần chọn là: B
