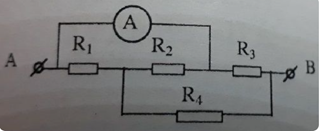

Cho đoạn mạch như hình vẽ. Trong đó các điện trở R1 = 40 Ω, R2 = 40 Ω, R3 = 30Ω, R4 = 40 Ω, Ampe kế có điện trở không đáng kể, cường độ dòng điện chạy trong mạch chính là I = 1,2 A. Tìm số chỉ của ampe.
Cho đoạn mạch như hình vẽ. Trong đó các điện trở R1 = 40 Ω, R2 = 40 Ω, R3 = 30Ω, R4 = 40 Ω, Ampe kế có điện trở không đáng kể, cường độ dòng điện chạy trong mạch chính là I = 1,2 A. Tìm số chỉ của ampe.
Câu hỏi trong đề: 2020 câu Trắc nghiệm tổng hợp Vật lí 2023 có đáp án !!
Quảng cáo
Trả lời:
Giải bởi Vietjack
Phân tích mạch \[{R_1}nt\left[ {\left( {{R_2}nt{R_3}} \right)//{R_4}} \right]\]
\[{R_{23}} = {R_2} + {R_3} = 40 + 30 = 70\Omega \]
\[{R_{234}} = \frac{{{R_{23}}.{R_4}}}{{{R_{23}} + {R_4}}} = \frac{{70.40}}{{40 + 70}} = \frac{{280}}{{11}}\Omega \]
\[ \Rightarrow {R_{td}} = {R_1} + {R_{234}} = \frac{{40 + 280}}{{11}} = \frac{{720}}{{11}}\Omega \]
\[ \Rightarrow {U_{ab}} = \frac{{720}}{{11.1,2}} = \frac{{864}}{{11}}\left( V \right)\]
Có \[{R_1}nt{R_{234}}\]
\[ \Rightarrow {I_1} = {I_{234}} = I = 1,2A\]
\[ \Rightarrow {U_{234}} = \frac{{1,2.280}}{{11}} = \frac{{336}}{{11}}\Omega \]
Vì \[{R_{23}}//{R_4}\]
\[ \Rightarrow {U_{23}} = {U_4} = {U_{234}} = \frac{{336}}{{11}}\Omega \]
\[ \Rightarrow {I_4} = \frac{{\frac{{336}}{{11}}}}{{40}} = \frac{{42}}{{55}}A\]
\[{R_2}nt{R_3} \Rightarrow {I_2} = {I_3} = {I_{23}} = \frac{{{U_{23}}}}{{{R_{23}}}} = \frac{{\frac{{336}}{{11}}}}{{70}} = \frac{{24}}{{55}}A\]
Hot: 1000+ Đề thi cuối kì 2 file word cấu trúc mới 2026 Toán, Văn, Anh... lớp 1-12 (chỉ từ 60k). Tải ngay
CÂU HỎI HOT CÙNG CHỦ ĐỀ
Lời giải
Đèn 1: \[{R_1} = 1,5{\rm{\Omega }}\] và \[{I_1} = 2A\]
Đèn 2: \[{R_2} = 3{\rm{\Omega }}\] và \[{I_2} = 1A\]
a) \[{R_{AC}} = \frac{{(1,5 + 0,5)3}}{{1,5 + 0,5 + 3}} = 1,2\Omega \]
\[{R_m} = 1,2 + 5,5 + 0,5 = 7,2\Omega \]
\[ \Rightarrow {I_m} = \frac{{18}}{{7,2}} = 2,5A\]
\[ \Rightarrow {I_1} = 1,5A\] \[ \Rightarrow \]Đèn 1 tối hơn mức bình thường.
\[ \Rightarrow {I_2} = 1A\] \[ \Rightarrow \]Đèn 2 sáng dùng định mức.
b) Để đèn 1 sáng bình thường.
Gọi \[{R_{MC}} = x\]
\[{U_{AC}} = 3 + 2x\]
\[{I_m} = 2 + \frac{{3 + 2x}}{3}\]
\[ \Rightarrow \left( {{R_0} - x + 0,5} \right)\left( {2 + \frac{{3 + 2x}}{3}} \right) + 3 + 2x = 18\]
\[ \Rightarrow {R_0} = \frac{{3(15 - 2x)}}{{9 + 2x}} + x - 0,5\]
Ta tìm cực trị biểu thức này.
\[{R_0}\min \Leftrightarrow x = 1,5\Omega \]\[ \Rightarrow {R_0}\min = 2,33\Omega \]
Lời giải
a) Lấy điểm S, M. Vẽ 2 gương \({G_1}\) và \({G_2}\) vuông góc với nhau.
Xác định ảnh S’ của S qua \({G_1}\)
Xác định ảnh M’ của M qua \({G_2}\)
Nối S’ với M’, S’M’ cắt \({G_1}\) tại I, cắt \({G_2}\) tại K
Nối S với I, K với m ta được đường trường tia sáng: SIKM
→ M phải nằm trong một khoảng vị trí mới giải được
b) \({G_1} \bot {G_2} \equiv O\)
Ta có:
\(\widehat {SIK} = {180^o} - 2.\widehat {KIO}\)
\(\widehat {HKI} = {180^o} - 2.\widehat {IKO}\)
\( \Rightarrow \widehat {SIK} + \widehat {MKI} = {360^o} - 2.\left( {\widehat {KIO} + \widehat {IKO}} \right)\)\( = {360^o} - {2.90^o} = {180^o}\)
\( \Rightarrow SI\parallel KM\)( Tổng 2 góc trong cùng phía bằng \({180^o}\))
Vậy tia tới gương \({G_1}\) song song với tia phản xạ qua gương \({G_2}\)
