Cho đoạn mạch như Hình vẽ. Tính điện trở của đoạn mạch \(AB\), biết các điện trở có giá trị bằng nhau và bằng \({\rm{R}}\). Biết dây nối có điện trở không đáng kể.
Cho đoạn mạch như Hình vẽ. Tính điện trở của đoạn mạch \(AB\), biết các điện trở có giá trị bằng nhau và bằng \({\rm{R}}\). Biết dây nối có điện trở không đáng kể.
Câu hỏi trong đề: Các dạng bài tập Điện trở. Định luật Ohm lớp 11 (có lời giải) !!
Quảng cáo
Trả lời:
Giải bởi Vietjack

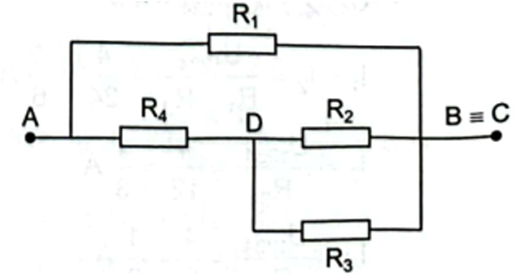

Vì điện thế tại điểm C và B như nhau nên ta có thể vẽ lại được mạch điện như hình vẽ:
Cấu trúc mạch: \({R_1}//\left[ {{R_4}} \right.nt\left. {\left( {{R_2}//{R_3}} \right)} \right]\)
\({R_{23}} = \frac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \frac{{RR}}{{R + R}} = \frac{R}{2}.\)
\({R_{234}} = {R_4} + {R_{23}} = R + \frac{R}{2} = \frac{{3R}}{2}.\)
\({R_{AB}} = \frac{{{R_{234}}{R_1}}}{{{R_{234}} + {R_1}}} = \frac{{R\frac{{3R}}{2}}}{{R + \frac{{3R}}{2}}} = \frac{{3R}}{5}.\)
