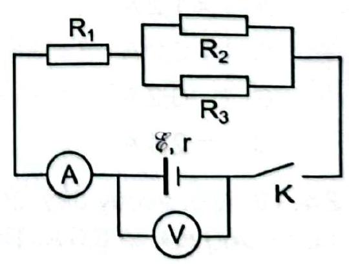

Xét một nguồn điện có suất điện động \(\mathcal{E}\) và điện trở trong \(r\) đang cung cấp điện cho mạch ngoài.

a) Vì điện trở ampe kế A bằng 0 nên \({U_{{\rm{MN}}}} = 0\). Chập điểm M và N, mạch ngoài trở thành điện trở \(\left[ {\left( {5{\rm{\Omega }}} \right)//\left( {1{\rm{\Omega }}} \right)} \right]\) nối tiếp với \(\left[ {\left( {4{\rm{\Omega }}} \right)//\left( {2{\rm{\Omega }}} \right)} \right]\).

Dòng điện trong mạch chính: \(I = \frac{{\rm{E}}}{{{R_N} + r}} = \frac{{12}}{{\frac{5}{6} + \frac{4}{3} + 2}} = 2,88\) A.

Từ đó: \(\left\{ {\begin{array}{*{20}{l}}{{U_{{\rm{AM}}}} = {U_{{\rm{AN}}}} = 2,88 \cdot \frac{5}{6} = 2,4{\rm{\;V}}}\\{{U_{{\rm{AB}}}} = 2,88 \cdot \left( {\frac{5}{6} + \frac{4}{3}} \right) = 6,24{\rm{\;V}}}\end{array} \Rightarrow {U_{{\rm{MB}}}} = 6,24 - 2,4 = 3,84{\rm{\;V}}} \right.\)

Như vậy dòng điện qua điện trở \(5{\rm{\Omega }}\) có chiều từ A đến M với cường độ: \(\frac{{2,4}}{5} = 0,48{\rm{\;A}}\)

Dòng điện qua điện trở \(4{\rm{\Omega }}\) có chiều từ M đến B với cường độ: \(\frac{{3,84}}{4} = 0,96{\rm{\;A}}\).

Vậy dòng điện qua ampe kế A có chiều từ N đến M với cường độ: \(0,96 - 0,48\) \( = 0,48{\rm{\;A}}\)

b) Tương tự, lúc này điểm A chập với điểm M và ta có mạch gồm \(\{ \left[ {\left( {5{\rm{\Omega }}} \right)//\left( {1{\rm{\Omega }}} \right)} \right]\) nối tiếp với \(\left( {2{\rm{\Omega }}} \right)\} //\left( {4{\rm{\Omega }}} \right)\). Tính được dòng điện trong mạch chính \(I = 3,28{\rm{\;A}}\); dòng điện qua điện trở \(1{\rm{\Omega }}\) là 1,6 A và dòng điện qua ampe kế A bằng \(3,28 - 1,6 = 1,68{\rm{\;A}}\), có chiều từ A đến M.

Khi mắc thêm nguồn theo cách trên có nghĩa điện trở mắc vào bộ hai nguồn mắc song song. Vì hai nguồn giống hệt nhau nên: \({{\rm{E}}_b} = {\rm{E}};{r_b} = \frac{r}{2}\).

Hiệu điện thế hai đầu điện trở tăng thêm 20%: \({U_2} = {U_1} + 0,2{U_1} = 1,2{U_1}\).

\(\left\{ {\begin{array}{*{20}{l}}{{U_1} = R{I_1} = \frac{{R{\rm{E}}}}{{R + r}}}\\{{U_2} = R{I_2} = \frac{{R{\rm{E}}}}{{R + \frac{r}{2}}}}\end{array} \Rightarrow \frac{{{U_2}}}{{{U_1}}} = \frac{{R + r}}{{R + \frac{r}{2}}} = 1,2} \right.\)

Thay \(R = 3,2{\rm{\Omega }}\), tính được \(r = 1,6{\rm{\Omega }}\).
