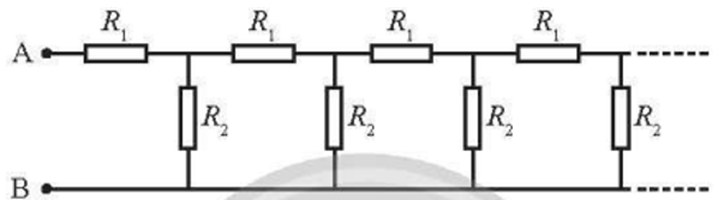

Mạch điện trở như hình vẽ kéo dài đến vô hạn. Biết \({R_1} = 4{\rm{\Omega }}\); \({R_2} = 3{\rm{\Omega }}\). Tính điện trở tương đương giữa hai đầu A và B.
Mạch điện trở như hình vẽ kéo dài đến vô hạn. Biết \({R_1} = 4{\rm{\Omega }}\); \({R_2} = 3{\rm{\Omega }}\). Tính điện trở tương đương giữa hai đầu A và B.
Câu hỏi trong đề: Các dạng bài tập Điện trở. Định luật Ohm lớp 11 (có lời giải) !!
Quảng cáo
Trả lời:
Giải bởi Vietjack
Gọi điện trở tương đương giữa hai điểm A và B là R.
Vì mạch kéo dài vô hạn nên điện trở tương đương giữa hai điểm M và N trở đi về phía bên phải (hình bên) (bỏ qua hai điện trở R1 và R2 đầu tiên) vẫn bằng R.
Vì vậy, ta có: \(\frac{{R{R_2}}}{{R + {R_2}}} + {R_1} = R \Rightarrow \frac{{3R}}{{R + 3}} + 4 = R \Rightarrow R = 6{\rm{\Omega }}\).
Đăng nhập để xem lời giải
Lưu tiến độ và luyện tập hiệu quả hơn. Hoàn toàn miễn phí!
Đang tải chế độ Học...
Hot: 1000+ đề thi giữa kì 1 lớp 1-12 đầy đủ các môn (Update 2026) (chỉ từ 60k). Tải ngay
CÂU HỎI HOT CÙNG CHỦ ĐỀ
Đăng nhập để xem lời giải
Lưu tiến độ và luyện tập hiệu quả hơn. Hoàn toàn miễn phí!
Lời giải
a) Đoạn mạch AB có điện trở \(\left[ {{R_1}//{R_2}} \right]\) nt \(\left[ {{R_3}//{R_4}} \right]\).
\({R_{AB}} = \frac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} + \frac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \frac{{2.3}}{{2 + 3}} + \frac{{4.6}}{{4 + 6}} = 3,6{\rm{\Omega }}\)
b) Cường độ dòng điện chạy trong mạch chính: \(I = \frac{{{U_{AB}}}}{{{R_{AB}}}} = \frac{{18}}{{3,6}} = 5{\rm{\;A}}\).
Cường độ dòng điện chạy qua điện trở R1 là:
\({I_1} = \frac{{{U_1}}}{{{R_1}}} = \frac{{{U_{12}}}}{{{R_1}}} = \frac{{{R_{12}}.I}}{{{R_1}}} = \frac{{{R_1}{R_2}}}{{\left( {{R_1} + {R_2}} \right)}}.\frac{I}{{{R_1}}} = 3{\rm{\;A}}\).
Cường độ dòng điện chạy qua điện trở R2 là: \({I_2} = I - {I_1} = 2A\).
Cường độ dòng điện chạy qua điện trở R3 là:
\({I_3} = \frac{{{U_3}}}{{{R_3}}} = \frac{{{U_{34}}}}{{{R_3}}} = \frac{{{R_{34}}.I}}{{{R_3}}} = \frac{{{R_3}{R_4}}}{{\left( {{R_3} + {R_4}} \right)}}.\frac{I}{{{R_3}}} = 3{\rm{\;A}}\).
Cường độ dòng điện chạy qua điện trở R4 là: \({I_4} = I - {I_3} = 2A\).
Hiệu điện thế giữa hai đầu điện trở R1, R2 là \({U_1} = {U_2} = I.{R_{12}} = 6{\rm{\;V}}\).
Hiệu điện thế giữa hai đầu điện trở R3, R4 là \({U_3} = {U_4} = I.{R_{34}} = 12{\rm{\;V}}\).
Đăng nhập để xem lời giải
Lưu tiến độ và luyện tập hiệu quả hơn. Hoàn toàn miễn phí!
Lời giải
a) \({R_{AB}} = {R_5} + \frac{{\left( {{R_1} + {R_3}} \right)\left( {{R_2} + {R_4}} \right)}}{{{R_1} + {R_2} + {R_3} + {R_4}}} = 6{\rm{\Omega }}\).
\({{\rm{U}}_{{\rm{AB}}}} = {\rm{I}}{{\rm{R}}_{{\rm{AB}}}} = 18{\rm{\;V;\;}}\)
Ta có: \(\frac{{{I_{13}}}}{{{I_{24}}}} = \frac{{{R_{24}}}}{{{R_{13}}}} = \frac{{{R_2} + {R_4}}}{{{R_1} + {R_3}}} = \frac{1}{2} \Rightarrow {I_{13}} = \frac{{{I_{24}}}}{2} = \frac{I}{3} = 1{\rm{\;A}} \Rightarrow {I_{24}} = 2{\rm{\;A}}\).
\({U_1} = {I_{13}}{R_1} = 3V;{U_2} = {I_{24}}{R_2} = 4V;{U_3} = {I_{13}}{R_3} = 3V;{U_4} = {I_{24}}{R_4} = 2V;{U_5} = I{R_5} = 12{\rm{\;V}}\)
b) \({U_{AD}} = {U_5} + {U_1} = 15{\rm{\;V}};{U_{ED}} = {U_{EB}} + {U_{BD}} = {U_4} - {U_3} = - 1{\rm{\;V}}\).
