100+ câu trắc nghiệm Lý thuyết mạch có đáp án - Phần 1

Cho mạch điện gồm điện trở R₁ =20Ω mắc nối tiếp với điện trở R₂ được cấp bởi nguồn điện 60V, dòng điện chạy trong mạch là 2A. Xác định giá trị điện trở R₂

Một mạch điện có nguồn 100V cấp cho điện trở 50Ω. Muốn giảm giá trị dòng điện trong mạch đi 2 lần cần mắc thêm một điện trở có giá trị bằng bao nhiêu?

Một mạch điện gồm có điện trở R₁ = 30Ω mắc nối tiếp với một điện trở R₂ = 40 Ω. Mạch được cấp bởi nguồn điện 140 V. Điện áp trên điện trở R₂ là bao nhiêu?

Hãy xác định điện trở tương đương của đoạn mạch gồm bốn điện trở mắc nối tiếp nhau mà giá trị của nó là R₁=100Ω; R₂=20Ω; R₃=R₄=50Ω

Hãy xác định điện trở tương đương của đoạn mạch gồm ba điện trở mắc song song với nhau mà giá trị của nó là R₁=10Ω; R₂=5Ω; R₃=10Ω

Hãy xác định dòng điện I của mạch. Biết R₁=4Ω; R₂=4Ω; R₃=2Ω; R₄=2Ω; E=12V

Cho mạch điện như hình vẽ biết R₁=R₂=2Ω; R₃=1Ω; E₁=20V; E₃=40V. Xác định điện áp giữa 2 điểm nút U_AB

Cho mạch điện như hình vẽ biết R₁=100Ω; R₂=R₃=200Ω; E₁=200V. Xác định dòng điện I₁

Giá trị hiệu dụng của điện áp 220sin(314t + 50⁰) V là:

Giá trị hiệu dụng của điện áp -200sin(314t - 170⁰) V là:

Cho i₁(t) = 50sin(100t + 20⁰), i₂(t) = 70sin(100t - 30⁰). Phát biểu nào dưới dây đúng?

Cho i₁(t) = 30sin(314t - 200), i₂(t) = 60cos(314t - 300). Phát biểu nào dưới dây đúng?

Cho u(t) = 120cos(314t + 20⁰), i(t) = 6sin(314t + 30⁰). Phát biểu nào dưới dây đúng?

Điện áp trên điện trở 5 Ω khi có dòng điện i(t) = 10sin(314t - 10⁰) A chạy qua là:

Điện áp trên cuộn cảm 5 mH khi có dòng điện i(t) = 10sin(100t + 20⁰) A chạy qua là:

Điện áp trên tụ điện 5 mF khi có dòng điện i(t) = 7sin(100t + 30⁰) A chạy qua là:

Dòng điện i(t) = 10sin(1000t - 30⁰) A chạy qua qua nhánh có điện trở 8 Ω và cuộn cảm 5mH mắc nối tiếp tạo ra điện áp trên nhánh là:

Dòng điện i(t) = 5sin(100t + 17⁰) A chạy qua nhánh có điện trở 5 Ω và tụ điện 2 mF mắc nối tiếp tạo ra điện áp trên nhánh là:

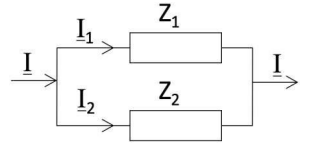

Cho sơ đồ mạch như hình vẽ

Biết I₁ = 2\(\angle \)30⁰A, Z₁ = 10 + j4 Ω, Z₂ = 5 + j2 Ω. Giá trị của I₂ là:

Công suất tiêu tán trên điện trở 10 Ω khi có dòng điện i(t) = 25sin(314t - 10⁰) A chạy qua là:

Công suất phản kháng do cuộn cảm 2 mH tiêu thụ khi có dòng điện i(t) = 10sin(50t + 20⁰) A chạy qua là:

Công suất phản kháng do tụ điện 5 mF tạo ra khi có dòng điện i(t) = 15sin(10t + 40⁰) Achạy qua là:

Công suất phản kháng do tụ điện 4 mF tạo ra khi đặt điện áp u(t) = 100sin(100t - 20⁰) V

lên nó là:

Công suất tiêu thụ của phần tử có điện áp u(t) = 20sin(314t - 30⁰) V và dòng điện i(t) = 5sin(314t - 90⁰) A chạy qua là:

Biết điện áp trên tổng trở 7 + j5 Ω là u(t) = 200sin(314t + 60⁰) V. Công suất phần tử tiêu thụ là:

Biết điện áp đặt trên tụ C là u(t) = 220sin(314t - 60⁰) V. Để tạo ra được 15 kVAr, giá trị điện dung của tụ là:

Đặt một nguồn áp u(t) = 220sin(314t + 20⁰) V lên một nhánh có R = 15 Ω mắc nối tiếp với L = 10 mH. Công suất do nguồn áp tạo ra là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình Kirchhoff về điện áp viết cho vòng V2 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình dòng điện vòng viết cho vòng V1 là:

Cho mạch điện như hình vẽ ở chế độ xác lập điều hoà

Phương trình dòng điện vòng viết cho vòng V2 là:
