160+ câu trắc nghiệm Bảo vệ chống quá điện áp có đáp án - Phần 5

Xét trường hợp có nhiều sóng cùng truyền tới điểm x. Tại x có tổng trở sóng tập trung là Zx. Trong chương trình, em được học những quy tắc gì để tính toán Ux.

Trong sơ đồ trạng thái sóng, chống sét van được thay thế bằng:

Xác định độ cao tối thiểu của 9 cột thu sét để công trình được bảo vệ chống sét đánh thẳng. Biết công trình dài 34m, rộng 20m, cao 10m. Các cột số 2,4,6,8 đặt ở trung điểm của cạnh tương ứng, các cột đặt trên mái của công trình.

Giữa 2 cột thu sét cao khác nhau ta xác định được mấy cột thu sét giả tưởng.

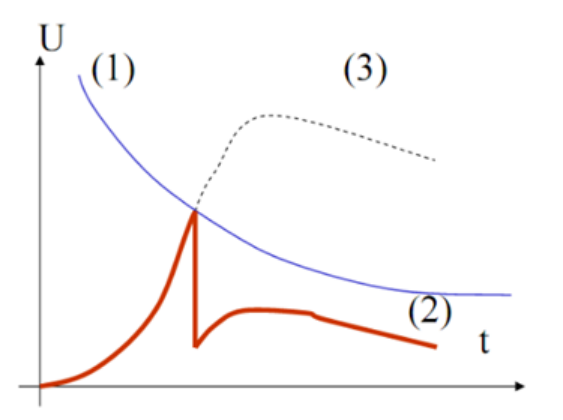

Diễn biến của điện áp khi chống sét ống làm việc thể hiện trong hình sau. Đường số 1 là:

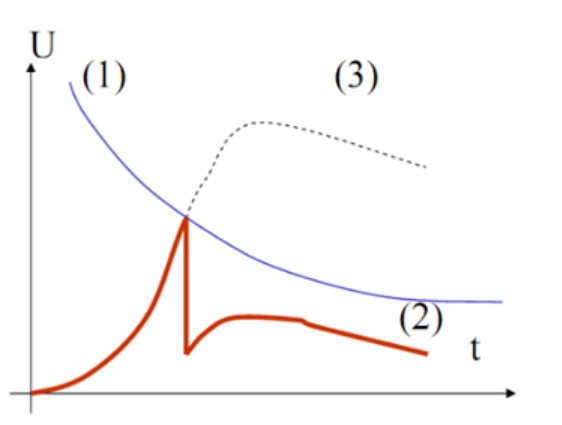

Diễn biến của điện áp khi chống sét ống làm việc thể hiện trong hình sau. Đường số 3 là:

Sơ đồ thay thế dùng phân tích cách truyền điện áp qua cuộn dây máy biến áp theo đường điện dung dưới đây, K1 được kí hiệu cho?

Sóng Uo = 900 kV truyền từ một môi trường 1 có Z1 = 543,5 Ω, sang môi trường 2 có Z2 = 529,5 Ω. Biên độ sóng khúc xạ tại môi trường 2 là:

Sét là hiện tượng phóng điện trong khí quyển...

Biết cột thu sét có độ cao là 40m, tính bán kính bảo vệ của cột thu sét cho công trình có độ cao là 12m.

Hệ thống bảo vệ chống sét đánh trực tiếp có chiều cao hơn 30m, độ cao định hướng H trong thực nghiệm, trường hợp sử dụng dây thu sét là:

Bảo vệ chống sét cho máy biến áp cần dùng

Trong sơ đồ bảo vệ chống sét máy điện nối trực tiếp với đường dây trên không dưới đây, cuộn cảm L0 có tác dụng?

Cho công trình có độ cao 8m được bảo vệ bởi hệ thống thu sét gồm 4 kim thu sét cao bằng nhau, đặt trên công trình như hình vẽ. Độ cao tối thiểu của 4 cột thu sét (tính từ mặt đất) bằng bao nhiêu để phần công trình được bảo vệ an toàn (biết hx > 2/3*h0)?

Cho 1 hệ thống truyền sóng gồm 2 dây dẫn có tổng trở riêng là Z11 = 100Ω, Z22 = 200Ω, và tổng trở tương hỗ giữa các dây là Z12 = 80Ω. Giả sử các dây đều được nối với nguồn có giá trị điện áp U0 = 100kV. Điện áp trên dây 1 và 2 là

Trong hệ thống nối đất hỗn hợp (thanh và cọc) thì hệ số sử dụng của thanh và cọc phụ thuộc những yếu tố nào:

Khi thi công cọc tiếp địa, lớp đất đá cứng phía trên được nhóm công nhân thay bằng lớp đất bùn. Tác dụng của việc làm này là gì?

Một hệ thống nối đất nhân tạo dùng sắt tròn có đường kính 26 mm chôn ở độ sâu 0,8m được bố trí thành 4 tia hợp với nhau góc 90°, mỗi tia có chiều dài 10m. Tính trị số điện trở tản xoay chiều của hệ thống biết điện trở suất tính toán của đất là 100 Ωm (biết hệ số hình dáng K theo bảng dưới)?

Trong những yêu cầu sau, yêu cầu kỹ thuật nào không được đặt ra cho thiết bị chống sét.

Thiết bị nào dưới đây không phải là thiết bị chống sét:

Cho công trình hình hộp chữ nhật có kích thước Dài x Rộng x Cao = 20 x 4 x 4 m. Công trình được bảo vệ chống sét đánh thẳng 1 kim thu sét đặt chính giữa mái bằng. Xác định điều kiện để công trình được bảo vệ:
