200+ câu Trắc nghiệm Thủy lực (có đáp án) - Phần 7

Nước được dẫn từ A đến B cách nhau 0,5 km trong đoạn ống tròn nằm ngang có đường kính d = 15 cm, hệ số ma sát λ = 0,025. Lưu lượng dòng chảy trong ống Q = 40 l/s. Bỏ qua tổn thất cục bộ. Độ dốc thủy lực là

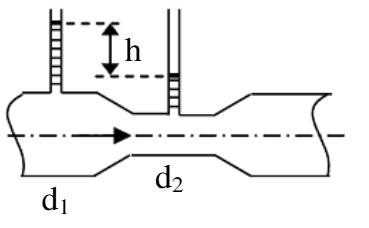

Nước chảy (rối) qua ống nằm ngang như hình vẽ, đường kính d₁ = 100 mm; d₂ = 50 mm. Trong ống d₁ vận tốc của nước v₁ = 0,4 m/s. Bỏ qua tổn thất. Chênh lệch độ cao h trong hai ống đo áp bằng (mm)

Dòng chảy tầng có áp trong khe hẹp giữa 2 bản phẳng song song đứng yên có số Reynolds Reₖ = 480 thì λₖ bằng

Nước ở 80°C (lấy ν = 0,484 × 10⁻⁶ m²/s), chảy qua ống của bộ tản nhiệt có tiết diện hình chữ nhật có cạnh 2 mm × 10 mm. Vận tốc nhỏ nhất để dòng luôn chảy rối (truyền nhiệt tốt hơn chảy tầng) là

Đường ống dẫn dầu nằm ngang có đường kính d = 0,1 m và dài l = 10 km, dầu chảy tầng và độ nhớt μ = 0,002 Ns/m². Muốn dầu chảy với lưu lượng Q = 13,9 dm³/s thì độ chênh lệch áp suất giữa 2 đầu ống phải bằng

Tấm phẳng có diện tích S = 0,6 m², được kéo trượt ngang ở giữa, cách thành cố định h = 5 mm trong dầu có μ = 0,163 N.s/m², với vận tốc v = 1,0 m/s. Lực F cần thiết để kéo tấm phẳng là

Lưu lượng dầu dò rỉ qua khe hở giữa xilanh và piston trụ khi đồng tâm là 6 cm³/s. Khi giữa chúng có độ lệch tâm tương đối δe = 0,5 thì lưu lượng dầu dò rỉ sẽ là

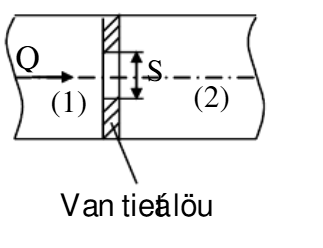

Nước chảy qua van tiết lưu có tiết diện lỗ S = 0,25 m², hệ số lưu lượng μ = 0,6. Khi áp suất p₁ = 5 at, p₂ = 1 at, thì lưu lượng bằng

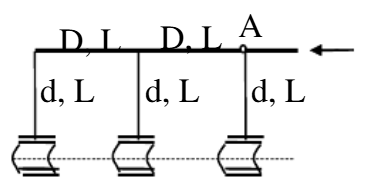

Dầu bôi trơn đến các ổ trục theo đường ống gồm các đoạn ống có chiều dài L = 500 mm; d = 4 mm, D = 10 mm. Dầu chảy tầng và áp suất tại mỗi ổ trục như nhau. Bỏ qua tổn thất cục bộ. Để mỗi ổ trục nhận được không dưới 8 cm³/s thì lưu lượng tại nút A phải bằng

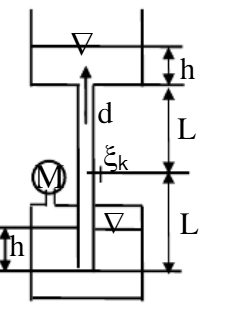

Nước chảy từ bình dưới lên bình trên với lưu lượng Q = 3,5 l/s. Biết d = 50 mm, L = 3,5 m; hệ số cản của khóa ξk = 8; độ nhám Δ = 0,3 mm, hệ số ma sát:.

. Chỉ số trên áp kế M bằng

Trục tròn đường kính d = 4 cm quay trong một ổ lót dài L = 6 cm. Khe hẹp giữa trục và ổ lót rộng δ = 0,02 mm được bôi trơn bởi dầu có μ = 0,04 Pa.s. Trục quay với n = 180 vòng/phút. Công suất tiêu hao cho ma sát bằng

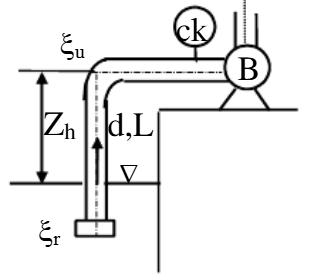

Chiều cao hút của bơm zh = 5 m, ống hút có đường kính d = 120 mm; L = 10 m; hệ số ma sát λ = 0,035; hệ số tổn thất cục bộ tại lưới chắn rác ξr = 8; tại chỗ uốn ξu = 0,15; Q = 6,6 lít/s. Nước chảy rối. Áp suất chân không pck tại mặt cắt vào bơm

Biết độ cao chân không tại mặt cắt vào bơm hck = 4,5 m cột nước; ống hút có d = 150 mm; L = 10 m; hệ số ma sát λ = 0,03; hệ số tổn thất tại lưới chắn rác ξr = 6,0; chỗ uốn ξu = 0,2; lưu lượng qua bơm Q = 16 dm³/s. Nước chảy rối. Độ cao đặt bơm Zh bằng

Một bơm nước có N = 60 kW, η = 80%, làm việc với Q = 0,15 m³/s và độ cao chân không cho phép [HCK] = 6 m. Tổng tổn thất cục bộ trên đường ống hút Σhwh = 5 m, bỏ qua tổn thất dọc đường, d₁ = d₂ = 250 mm. Nước chảy rối. Chiều cao hút cho phép [Zh] của bơm bằng

Với cùng cột áp H và tiết diện S, lưu lượng của chất lỏng chảy tự do qua vòi có chiều dài l = (3÷4)d so với lưu lượng qua lỗ

Khi tính toán thủy lực hệ thống đường ống phân nhánh hở

Khi tính toán thủy lực đường ống phân nhánh hở, nhánh cơ bản là nhánh

Khi tính toán thủy lực hệ thống đường ống nối tiếp

Khi tính toán thủy lực hệ thống đường ống song song

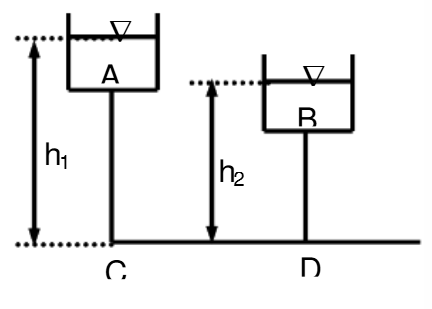

Hai bể chứa A, B và một hệ thống đường ống như hình vẽ. Ở cuối hệ thống lưu lượng nước cung cấp là Qra. Ta có mối quan hệ về lưu lượng nước chảy trong các nhánh
