500+ câu trắc nghiệm Chi tiết máy có đáp án - Phần 18

Bộ truyền xích có z1 = 23; p = 25,4mm; n1 = 720(vg/ph). Vận tốc trung bình của dây xích:

Bộ truyền xích có z1 = 21; p = 19,05; n1 = 720(vg/ph). Vận tốc nhỏ nhất của dây xích là:

Cho bộ truyền xích đặt nằm ngang, biết khối lượng 1m xích là 1,0194kg, khoảng cách trục là 1m, vận tốc dây xích là 1 m/s. Xác định lực căng xích trên nhánh bị động?

Cho bộ truyền xích đặt nằm ngang, z1 = 21; p = 19,05mm; Mô men xoắn trên trục chủ động T1 = 500000Nmm. Xác định lực tác dụng lên trục?

Bộ truyền xích bôi trơn nhỏ giọt, hai dãy xích, làm việc 1 ca, góc nghiêng của bộ truyền so với phương ngang là 45°, tải trong đặt lên là va đập mạnh, khoảng cách trục a ≈ 40.p; khoảng cách trục không điều chỉnh được, trên trục chủ động có: z1 = 23; n1 = 60 vg/ph; Công suất cần truyền, P1 = 3KW. Công suất tính toán của bộ truyền xích?

Bánh răng trụ răng nghiêng có z = 30; m = 4; β = 14°; Xác định đường kính vòng chia?

Bộ truyền bánh răng trụ răng thẳng có z1 = 20; z2 = 65; m = 3; góc của thanh răng sinh bằng 25°; aw = 130. Xác định tổng hệ số dịch chỉnh?

Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài không dịch chỉnh có aw = 155; u = 3,5 ± 2%; mô đun lấy lớn nhất theo công thức kinh nghiệm và thuộc dãy tiêu chuẩn 1 (1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12 mm). Số răng z1 và z2 có thể chọn là:

Bộ truyền bánh răng trụ răng thẳng ăn khớp ngoài có z1 = 21; z2 = 84. Hệ số Zε tính được là:

Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài, có z1 = 25; z2 = 70; β = 15°; Xác định Zε biết εβ = 1,1?

Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài, có z1 = 25; z2 = 70; β = 15°; ψba = 0.3. Xác định Zε?

Bộ truyền bánh răng trụ răng nghiêng ăn khớp ngoài (không dịch chỉnh), có β = 30°; α = 14°; βb ≈ β. Xác định ZH =?

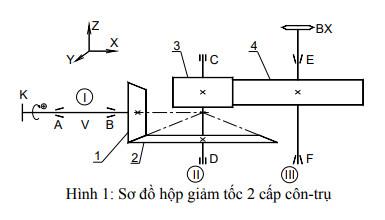

Cho sơ đồ hộp giảm tốc 2 cấp như hình 1 với bánh răng 3 nghiêng trái ($ có αnw = 20°; βw = 14°; TII = 250000Nmm; dw3 = 55mm. Thành phần lực ăn khớp dọc trục trên bánh răng 3 sẽ:

Bộ truyền bánh răng trụ ăn khớp ngoài, quay 1 chiều, có sơ đồ tải trọng trên trục ra như hình 2. Mỗi ca làm việc của bộ truyền có thông số như sau: tck = 8h; t1 = 5h; t2 = 2h; t3 = 1h; T2 = 0,75T1; T3 = 0,5T1. Tuổi thọ yêu cầu của bộ truyền là Lh = 5000h. Vận tốc trục vào n1 = 210 (vg/ph). Tích các hệ số ZRZVKxH = 1,1; SH = 1,1. Biết bánh răng có vật liệu giống nhau và đường cong mỏi của vật liệu có các thông số σHlim,0σHlim,0{\sigma _{Hlim,0}} = 800MPa; NH0 = 108 chu kỳ. Xác định ứng suất tiếp xúc (MPa) cho phép của bánh răng 1?

Cho bộ truyền bánh răng trụ răng thẳng ăn khớp ngoài có KHβ = 1,15; u = 3; ψbd = 0,8; T1=400000 Nmm; [σH] = 480 MPa; Xác định chính xác khoảng cách trục sơ bộ theo sức bền tiếp xúc?

Cho bộ truyền bánh răng trụ răng thẳng ăn khớp ngoài có T1 = 420000 Nmm; u = 3,4; [σH] = 482 MPa; ψba = 0,4; KHβ = 1,05. Xác định khoảng cách trục sơ bộ theo sức bền tiếp xúc?

Cho bộ truyền bánh răng trụ răng thẳng không dịch chỉnh có z1 = 22; ψd = 0,8; T1 = 500000 Nmm; KFβ = 1,4; Yε = 1; Km = 1,4; [σF1] = 200 MPa; Hệ số dạng răng được xác định theo công thức YF=3,2+4,7ZYF=3,2+4,7Z{Y_F} = 3,2 + \frac{{4,7}}{Z}. Xác định chính xác mô đun sơ bộ theo sức bền uốn của bộ truyền?

Tính thiết kế sơ bộ mô đun m nhỏ nhất của bộ truyền bánh răng trụ răng thẳng theo độ bền uốn biết: T1 = 100000Nmm, sơ bộ hệ số tải trọng KF = 1,25, số răng Z1 = 23; hệ số chiều rộng vành răng ψbd = 0,8, Các hệ số YF1 = 3,45; YF2 = 3,63; Km = 1,4; [σF1] = 252MPa; [σF2] = 236Mpa (các hệ số khác nếu có lấy bằng 1)

Cho bộ truyền bánh răng côn răng thẳng ăn khớp ngoài có T1 = 220000 Nmm; u = 3,4; [σH] = 482 MPa; Kbe = 0,3; KHβ = 1,05. Xác định chiều dài côn ngoài sơ bộ theo sức bền tiếp xúc?

Bộ truyền bánh răng côn răng thẳng truyền động giữa 2 trục vuông góc có z1 = 31; góc côn δ1δ1{\delta _1} = 15,524° và mô đun mte = 3,5. Chiều dài côn ngoài là:

Bộ truyền bánh răng côn có: mte = 3 mm; z1 = 24; u = 3,75. Chiều dài côn ngoài Re (mm) là:

Bộ truyền bánh răng trụ răng nghiêng không dịch chỉnh có z1 = 23; z2 = 69; β ≈ 15,5°; a = 120. Xác định chính xác góc nghiêng của bánh răng ? (mô đun tiêu chuẩn lấy theo dãy: 1; 1,25; 1,5; 2; 2,5; 3; 3,5; 4; 5)

Bộ truyền giảm tốc bánh răng trụ răng thẳng ăn khớp ngoài có z1 = 21; u = 4; m = 3; α = 20°; aw = 160. Góc αw tính được là:

Bánh răng nghiêng có góc thanh răng sinh α = 25°; góc nghiêng β = 14°. Xác định góc áp lực tại vòng chia trong mặt phẳng mút?

Bộ truyền bánh răng trụ răng nghiêng dịch chỉnh đều. Góc của thanh răng sinh α = 14,5°; Góc nghiêng của răng β = 12°; z1 = 20; z2 = 60; m = 3mm; aw = 130mm. Xác định góc ăn khớp?
